3G - модули семейства SARA-U2

Краткое описание

Семейство модулей сотовой связи для сетей третьего поколения SARA-U2, является разработкой швейцарской компании u-blox. Модули SARA-U2 обладают компактными размерами по сравнению с существующими аналогами. Модули обладают достаточно низким уровнем энергопотребления среди прочих современных аналогов, предоставляют пользователю доступ к многочисленным внутренним настройкам и к широкому набору цифровых интерфейсов обмена данными с внешними устройствами, позволяя выполнять гибкую настройку под каждую конкретную конфигурацию конечного оборудования.

Модули SARA-U2 поддерживают работу как в сетях третьего поколения 3G, так и в сетях всех предыдущих поколений цифровой сотовой связи на основе GSM. С помощью модулей SARA-U2 возможна передача речи, данных и определение местоположения по сигналам базовых станций сети (оригинальная технология CellLocate разработки u-blox).

Характеристики

• Работа в сетях UMTS/HSPA 850/1900 и 900/2100 МГц, 800/850/900/1900/2100 МГц согласно 3GPP Release 7, скорость передачи данных 5.76 Мб/с исходящая, 7.2 Мб/с входящая
• Работа в сетях GSM 850/1900 и 900/1800 МГц
• Работа в сетях GPRS Class 12, CS1-CS4, со скоростью передачи до 85.6 кб/с
• Работа в сетях EDGE Class 12, MCS1-9, со скоростью до 236.8 кб/с
• Передача данных в режиме CSD GSM со скоростью max 9.6 кб/с  и в режиме CSD UMTS со скоростью max 64 кб/с
• Работа с сообщениями SMS в режимах MT/MO PDU / Text mode
• Передача голоса в режимах HR/FR/EFR/AMR/AMR-WB
• Встроенные алгоритмы подавления эха и снижения шума
• Поддержка TCP/IP, UDP/IP, HTTP/FTP, наличие встроенного алгоритма криптозащиты данных SSL (Secure Socket Layer)
• Встроенная функция детектирования помех в рабочем частотном диапазоне.
• Наличие специального интерфейса DDC для автоматического взаимодействия с модулями спутниковой навигации производства u-blox для определения местоположения в задачах мониторинга подвижных объектов.
• Загруженные по умолчанию настройки, позволяющие модулям спутниковой навигации u-blox использовать функцию Assisted-GNSS.
• Рабочий температурный диапазон: -40 °С … +85 °С
• Питание:
  • Рабочие напряжения: 3.0 … 4.5 В
  • Потребление тока в режимах:
    • Power Off - 65 мкA
    • Idle – 0,9 мA
    • В режиме связи - 215 мA (GPRS 850 МГц, 900 МГц), 140 мА (GPRS 1800 МГц, 1900 МГц), 580 мА (HSDPA), 460 мА (HSPA)
• Интерфейсы выдачи данных:
  • 9 программно-настраиваемых цифровых выводов GPIO
  • Интерфейс SIM с уровнями логических сигналов 1.8 В и 3 В.
  • Последовательные интерфейсы:
    • 1 UART для управления и передачи данных,
    • 1 USB 2.0 (high-speed, 480 Мб/с)
    • 1 DDC (I2C) для взаимодействия с модулями спутниковой навигации GNSS
    • 1 цифровой аудио интерфейс (необходим внешний аудио кодек),
    • 1 аналоговый аудио интерфейс.
• Форм-фактор
  • 96 выводов типа LGA
  • Физические размеры:   16.0 x 26.0 x 3.0 мм
  • Масса: < 3 г

Области применения

• Персональные устройства сотовой связи
• Автомобильтные устройства сотовой связи
• Автомобильные противоугонные системы и системы автомобильной безопасности
• Системы мониторинга подвижных объектов (трэкеры)
• Интернет-модемы

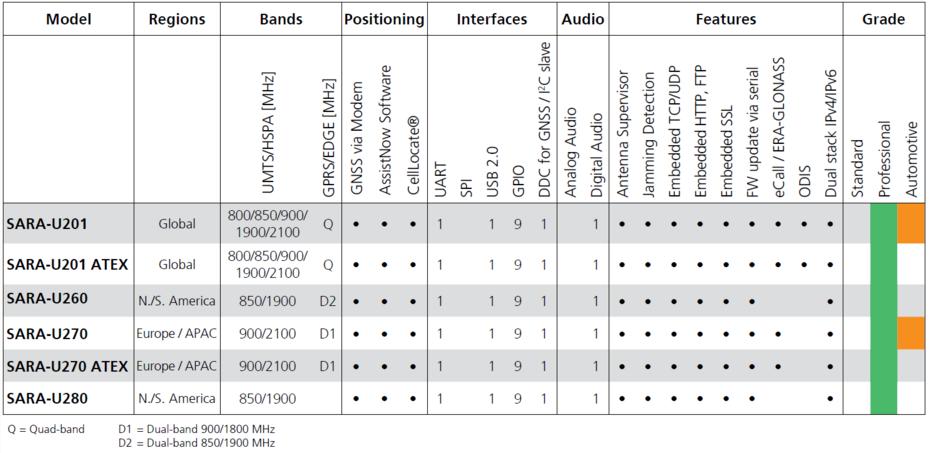

Разновидности модуля
