4G - модули семейства TOBY-L2

4G - модули семейства TOBY-L2





TOBY-L2: 24.8x35.6x2.6 мм





Ключевые особенности

  • Возможность работы в сетях сотовой связи поколения 4G c обратной совместимостью с сетями предыдущих поколений 2G и 3G.
  • Рабочие частотные диапазоны 850/900/1900/2100 МГц.
  • Пропускная способность канала связи до 42 Мбит/с (входящий трафик)
  • Встроенные стеки протоколов: TCP, UDP, HTTP, FTP.
  • Возможность определения местоположения по сигналам сети сотовой связи при помощи оригинальной технологии CellLocate.
  • Поддержка большого набора АТ-команд для настройки и управления модулем в различных задачах.
  • Энергопотребление в режиме полной нагрузки: до 610 мА в пике.
  • Возможность автоматического взаимодействия с модулями спутниковой навигации производства u-blox в задачах мониторинга подвижных объектов.
  • Сертификаты PTCRB, GCF, FCC, ISED, RED, NCC.


Краткое описание

Семейство интегральных гибридных модулей сотовой связи для сетей четвертого поколения TOBY-L2  является разработкой швейцарской компании u-blox. Модули обладают компактными размерами по сравнению с существующими аналогами других производителей. Модули обладают достаточно низким уровнем энергопотребления среди прочих современных аналогов, предоставляют пользователю доступ к многочисленным внутренним настройкам и к широкому набору цифровых интерфейсов обмена данными с внешними устройствами, позволяя выполнять гибкую настройку под каждую конкретную конфигурацию конечного оборудования.
Модули TOBY-L2 поддерживают работу как в сетях четвертого поколения 4G, так и в сетях всех предыдущих поколений цифровой сотовой связи на основе GSM. С помощью модулей TOBY-L2 возможна передача данных и определение местоположения по сигналам базовых станций сети (оригинальная технология CellLocate разработки u-blox).

Характеристики

  • Работа в сетях четвертого поколения 4G LTE Cat 4 (150 Mбит/с входящий трафик, 50 Mb/s исходящий трафик) 3GPP Release 9 на частотных каналах 1, 3, 5, 7, 8, 20.
  • Работа в сетях четвертого поколения 3G UMTS/DC-HSPA+ на частотах 850/900/1900/2100 МГц
  • Совместимость с сетями сотовой связи GSM 850/900/1800/1900 МГц.
  • Поддержка GPRS & EDGE Class 12
  • Поддержка SMS в режимах MT/MO PDU / Text mode SMS через IMS и через SMS-C
  • Поддержка голосовой связи в режимах HR/FR/EFR/AMR/AMR-WB, встроенные алгоритмы эхоподавления и снижения уровня шумов.
  • Поддержка TCP/IP, UDP/IP, HTTP/FTP, наличие встроенного алгоритма криптозащиты данных SSL (Secure Socket Layer)
  • Встроенная функция детектирования помех в рабочем частотном диапазоне.
  • Наличие специального интерфейса DDC для автоматического взаимодействия с модулями спутниковой навигации производства u-blox для определения местоположения в задачах мониторинга подвижных объектов.
  • Загруженные по умолчанию настройки, позволяющие модулям спутниковой навигации u-blox использовать функцию Assisted-GNSS.
  • Рабочий температурный диапазон: -40 °С … +85 °С
  • Питание:
    • Рабочие напряжения: 3.4 … 4.35 В
    • Потребление тока в режимах:
      • Полной нагрузки в сетях LTE 610 мA
      • Idle – 1,1 мA
  • Интерфейсы выдачи данных:
    • 14 программно-настраиваемых цифровых выводов GPIO
    • Интерфейс SIM с уровнями логических сигналов 1.8 В и 3 В.
    • Последовательные интерфейсы:
      • 1 UART для управления и передачи данных,
      • 1 DDC (I2C) для взаимодействия с модулями спутниковой навигации GNSS
      • 1 цифровой аудио интерфейс (необходим внешний аудио кодек),
      • 1 USB 2.0 (high-speed, 480 Mбит/с),
      • 1 SDIO (в режиме Master)
  • Форм-фактор
    • 152 выводов типа LGA
    • Физические размеры 24.8x35.6x2.6 мм
    • Масса: 4.8 г

Области применения

  • Персональные устройства сотовой связи
  • Автомобильтные устройства сотовой связи
  • Автомобильные противоугонные системы и системы автомобильной безопасности
  • Системы мониторинга подвижных объектов (трэкеры)
  • Интернет-модемы

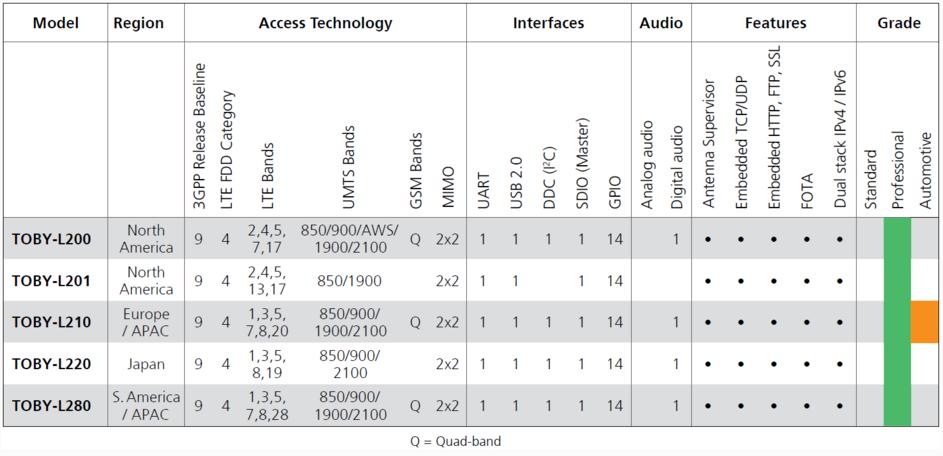

Разновидности модуля



Техническая документация

TOBY-L2 Product Summary
TOBY-L2 Data Sheet
TOBY-L2 System Integration Manual
AT Commands Manual
Firmware Update, EasyFlash, FOAT and FOTA
Multiplexer implementation
eCall / ERA GLONASS implementation in u-blox cellular modules
AT Command Examples
GNSS Implementation
