Модули ELLA-W1

Модули ELLA-W1





ELLA-W1: 14.8 x 14.8 x 2.5 мм

Ключевые особенности

  • Стандарты Wi-Fi IEEE 802.11a/b/g/n
  • Возможность параллельной работы Wi-Fi и Bluetooth
  • Поддержка режима Wi-Fi direct
  • Скорость передачи 802.11 на физическом уровне до 150 Мбит/с (канал 40 МГц)
  • Аппаратная поддержка шифрования AES 128-бит
  • Поддержка WAPI
  • Bluetooth v3.0+HS (High Speed)
  • Свободно предоставляемые драйверы для Linux и Android
  • Тестирование и квалификация для автомобильных применений согласно ISO 16750-4

Краткое описание

ELLA-W1 - серия ультра компактных модулей типа front-end с поддержкой беспроводной связи Wi-Fi и Bluetooth, расширенным температурным рабочим диапазоном от -40 °C до +85 °C и квалификацией для автомобильных и профессиональных применений. Модули предназначены, как для одновременной параллельной, так и для раздельной работы стандартов беспроводной связи:

• Wi-Fi 802.11a/b/g/n

• Bluetooth v3.0+HS

Модули ELLA-W1 содержат встроенные MAC и Базовый уровни радиочастотной части, а так же, все оконечные пассивные компоненты обвязки. Подключение к управляющему хост-процессору может быть произведено через интерфейс SDIO. Радио часть модулей сертифицирована и одобрена для применения во многих регионах мира: Европа (CE), США (FCC), Канада (IC), Тайвань (NCC), Япония (MIC), Австралия и Новая Зеландия (ACMA).

Характеристики

  • Стандарты Wi-Fi
    • IEEE 802.11a(опционально)/b/g/n
    • IEEE 802.11d/e/h/i/k*/r*/w
  • Скорость передачи Wi-Fi
    • IEEE 802.11n:
      • max.150 Мбит/с (канал 40 МГц)
      • max. 72 Мбит/с (канал 20 МГц)
    • IEEE 802.11g: 54,48,36,24,18,12,9,6 Мбит/с
    • IEEE 802.11b: 11, 5.5, 2, 1 Мбит/с
  • Номера каналов Wi-Fi
    • 2.4 ГГц: №1-13
    • 5 ГГц: №36-165 (U-NII band 1, 2, 2e, 3)
  • Bluetooth v3.0+HS (High Speed)
  • Bluetooth v2.1+EDR (Enhanced Data Rate)
  • Варианты антенны
    • 1 комбинированный или 2 раздельных антенных вывода для Bluetooth и Wi-Fi
  • Выходная мощность
    • Wi-Fi IEEE 802.11b: 18 дБм
    • Wi-Fi IEEE 802.11a/g/n: 15 дБм
    • Bluetooth: 7 дБм для одной антенны и 10 дБм для двойной антенны
  • Радиочастотные настройки хранятся во встроенной памяти OTP
  • MAC-адреса хранятся во встроенной памяти OTP
  • Безопасность
    • WEP64/128
    • WPA (TKIP, AES)
    • WPA2 (CCMP, AES)
    • WAPI
    • аппартное шифрование AES 128-бит
  • Режимы работы Wi-Fi:
    • Station (STA): Infrastructure & ad-hoc
    • µAP: подключение до 10 станций
    • Wi-Fi direct
  • Единая прошивка для Wi-Fi STA, µAP и Bluetooth
  • Свободно предоставляемые драйверы для операционных систем Android и Linux
  • Драйверы сторонних производителей:
    • Windows Embedded CE 6.0,
    • Windows Embedded Compact 7
    • Windows Embedded Compact 2013
  • Механизм TDM, обеспечивающий возможность одновременной работы Wi-Fi и Bluetooth
  • Поддержка режимов пониженного энергопотребления
  • Питание 3.3 VDC и 1.8 VDC
  • Энергопотребление:
    • 125 мA (среднее) @ 3.3 VDC
    • 210 мA (max) @ 3.3 VDC
  • Интерфейс хост-процессора SDIO (4-разрядный)
  • Аудио интерфейс PCM (для Bluetooth аудио)
  • Габариты:
    • 14.8 x 14.8 x 2.5 мм для профессионального применения
    • 14.8 x 14.8 x 2.0 мм для автомобильного применения
  • Монтаж: краевые контакты с выемками (возможность визуального контроля)
  • Рабочий температурный диапазон от –40 °C до +85 °C
  • Квалификация для автомобильного применения согласно ISO 16750-4
  • Сертификаты
    • Европа (ETSI RED)
    • США (FCC CFR 47 часть 15 для нелицензируемых радиочастотных диапазонов)
    • Канада (IC RSS),
    • Австралия и Новая Зеландия (ACMA),
    • Япония (MIC),
    • Южная Корея (KCC)
  • Отладочный набор
    • Отладочный набор для ELLA-W1 представляет из себя плату референсного дизайна. Пользователь может использовать для связи встроенную антенну или внешнюю антенну, подключенную через специальный коннектор. Плата содержит стандартный коннектор SDIO для подключения внешнего хост-контроллера.
    • EVK-ELLA-W161 - отладочный набор с 1 антенным выводом (ELLA-W131, ELLA-W131-A, ELLA-W161 и ELLA-W161-A)
    • EVK-ELLA-W163 - отладочный набор с 2 антенными выводами (ELLA-W133, ELLA-W133-A, ELLA-W163 and ELLA-W163-A)

* Не поддерживается в текущей прошивке

Варианты модулей

  • ELLA-W131 - Professional grade, with RF shield box, singleband (2.4 GHz), 1 antenna pin. Can be combined with TOBY-L2 LTE module for router functionality.
  • ELLA-W133 - Professional grade, with RF shield box, single-band (2.4 GHz), 2 antenna pins
  • ELLA-W161 - Professional grade, with RF shield box, dual-band (2.4 and 5 GHz), 1 antenna pin
  • ELLA-W163 - Professional grade, with RF shield box, dual-band (2.4 and 5 GHz), 2 antenna pins
  • ELLA-W131-A - Automotive grade, single-band (2.4 GHz), 1 antenna pin. Can be combined with TOBY-L2 LTE module for router functionality.
  • ELLA-W133-A - Automotive grade, single-band (2.4 GHz), 2 antenna pins
  • ELLA-W161-A - Automotive grade, dual-band (2.4 and 5 GHz), 1 antenna pin
  • ELLA-W163-A - Automotive grade dual-band (2.4 and 5 GHz), 2 antenna pins
Области применения
  • промышленная автоматика
  • умные системы автоматизации помещений и городской инфраструктуры
  • малопотребляющие системы датчиков
  • оборудование для беспроводной настройки и управления
  • коммерческое и кассовое оборудование
  • устройства для мониторинга за состоянием здоровья.

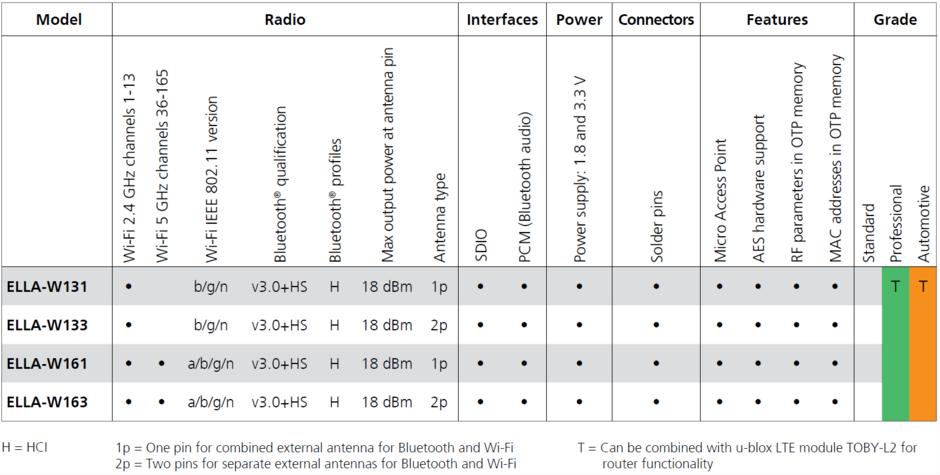

Разновидности модуля




Техническая документация

ELLA-W1 Product Summary
ELLA-W1 Data Sheet
Wi-Fi / Cellular Integration
Blueprint B31 Application Note
ELLA-W1 Wi-Fi Direct Application Note
Short range low power wireless devices and Internet of Things (IoT)
EVK-ELLA-W1 User Guide
Cadence Allegro PCB Designer Library (hosted on Github)
Altium Designer Library (hosted on Github)
CadSoft Eagle Library (hosted on Github)
3D Step Models Library (hosted on GitHub)
