Модули EMMY-W1

Модули EMMY-W1





EMMY-W1: 13.8 x 19.8 x 2.5 мм

Ключевые особенности

  • Стандарты Wi-Fi IEEE 802.11a/b/g/n/ac
  • Поддержка режима Wi-Fi direct
  • Скорость передачи IEEE 802.11 на физическом уровне до 433 Мбит/с
  • Подходит для передачи HD видео
  • Параллельная работа нескольких стандартов связи
  • Поддержка Apple CarPlay, Android Auto, Baidu CarLife
  • Аппартное шифрование AES 128-бит
  • Поддержка WAPI
  • Bluetooth v4.2 : Bluetooth low energy + Bluetooth BR/EDR
  • Аудио интерфейс PCM
  • Климатические, механические, медицинские сертификаты согласно стандарту ISO 16750-4
  • Радио чипсет соответствует AEC-Q100

Краткое описание

EMMY-W1 - семейство компактных мультисистемных модулей с поддержкой стандартов связи Wi-Fi 802.11ac, Bluetooth BR/EDR и Bluetooth low energy. Расширенный температурный диапазон работы от -40 °C до +85 °C соответствует требованиям профессиональных и автомобильных применений. Модули разработаны как для параллельной, так и для независимой работы систем Wi-Fi IEEE 802.11ac, a/b/g/n и Dual-mode Bluetooth v4.2. Модули EMMY-W1 относятся к типу SMD (поверхностный монтаж) и могут быть легко интегрированы в конечное устройство. В комплекте с хост-контроллером и бесплатно предоставляемыми программными драйверами модули представляют собой полноценное решение для модемов беспроводной связи. Подключение к хост-процессору может осуществляться через интерфейсы SDIO и высокоскоростной UART. Радиочастотная часть EMMY-W1 прошла полную сертификацию и получила официальные одобрения для использования в разных регионах мира: Европа, США, Канада, Япония, Южная Корея, Австралия и Новая Зеландия.

Характеристики

  • Стандарты Wi-Fi
    • IEEE 802.11a/b/g/n/ac
    • IEEE 802.11d/e/h/i/k */r/v */w
  • Скорость передачи Wi-Fi
    • IEEE 802.11n/ac:
      • max. 433 Мбит/с (канал 80 МГц)
      • max. 200 Мбит/с (канал 40 МГц)
      • max. 86 Мбит/с (канал 20 МГц)
    • IEEE 802.11g: 54,48,36,24,18,12,9,6 Мбит/с
    • IEEE 802.11b: 11, 5.5, 2, 1 Мбит/с
  • Номера каналов Wi-Fi
    • 2.4 ГГц: №1-13
    • 5 GHz: №36-165 (U-NII band 1, 2, 2e, 3)
  • Bluetooth v4.2 (Bluetooth low energy and Bluetooth BR/EDR)
  • Варианты антенны
    • EMMY-W161 & EMMY-W165: 1 комбинированный антенный вывод для антенн Bluetooth и Wi-Fi
    • EMMY-W163: 2 отдельных антенный вывода для антенн Bluetooth и Wi-Fi
  • Фильтр LTE: интегрированный BAW-фильтр (только EMMY-W161)
  • Выходная мощность
    • IEEE 802.11b: 18 дБм
    • IEEE 802.11a/g/n/ac: 16 дБм
    • Bluetooth BR: 10 дБм
    • Bluetooth EDR: 8 дБм
  • Радиочастотные настройки хранятся во встроенной памяти OTP
  • MAC-адреса хранятся во встроенной памяти OTP
  • Безопасность
    • WEP64/128
    • WPA (TKIP, AES)
    • WPA2 (CCMP, AES)
    • WAPI
    • аппартное шифрование AES 128-бит
  • Режимы работы Wi-Fi:
    • Station (STA): Infrastructure & Direct
    • µAP: подключение до 10 клиентов
    • Возможность одновременной работы STA и µAP
    • Возможность одновременной двухчастотной работы Wi-Fi direct 2.4 / 5 ГГц
    • Одна общая прошивка для Wi-Fi STA, µAP и Bluetooth
  • Бесплатные драйверы свободно предоставляются для операционных систем Linux и Android
  • Драйвер стороннего производителя для QNX
  • Встроенный механизм TDM для обеспечения совместимости Wi-Fi / Bluetooth
  • Wi-Fi SDIO 3.0 (4-bit, с тактовой частотой до 150 МГц)
  • Bluetooth SDIO 3.0 (4-bit),
  • Высокоскоростной UART
  • Интерфейс Bluetooth аудио PCM
  • Габариты: 13.8 x 19.8 x 2.5 мм
  • Монтаж: монтаж корпуса типа LGA
  • Рабочий теспературный диапазон от –40 °C до +85 °C
  • Квалификация на автомобильное применение согласно ISO 16750-4
  • Радиочипсет отвечает требованиям AEC-Q100
  • Питание радиочастотной части: 3.0-3.6 VDC
  • Питание I/O: 3.3 VDC или 1.8 VDC
  • Сертификаты
    • Европа (ETSI RED)
    • США (FCC CFR 47 часть 15 для нелицензируемых радиочастотных диапазонов)
    • Канада (IC RSS),
    • Австралия и Новая Зеландия (ACMA),
    • Япония (MIC),
    • Южная Корея (KCC)
  • Отладочный набор
    • Отладочный набор для EMMY-W1 обеспечивает доступ ко всем выводам и интерфейсам модуля. Плата содержит антенну для Wi-Fi и Bluetooth. Есть, так же, коннектор U.FL для подключения внешних антенн Wi-Fi и Bluetooth. Отладочный набор снабжен стандартным SDIO-коннектором для взаимодействия с хост-процессором.
    • EVK-EMMY-W161 - отладочный набор для EMMY-W161,  EMMY-W161-A, EMMY-W165 и EMMY-W165-A
    • EVK-EMMY-W163 - отладочный набор для EMMY-W163 и EMMY-W163-A

* Не поддерживается в текущей прошивке

Области применения

  • промышленная автоматика
  • умные системы автоматизации помещений и городской инфраструктуры
  • малопотребляющие системы датчиков
  • оборудование для беспроводной настройки и управления
  • коммерческое и кассовое оборудование
  • устройства для мониторинга за состоянием здоровья.

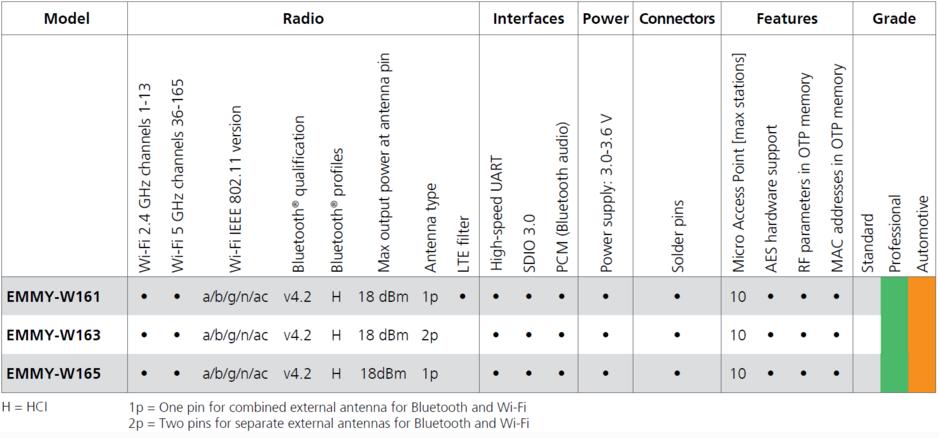

Разновидности модуля




Техническая документация

EMMY-W1 Product Summary
EMMY-W1 Data Sheet
Short range low power wireless devices and Internet of Things (IoT)
EVK-EMMY-W1 User Guide
Cadence Allegro PCB Designer Library (hosted on Github)
Altium Designer Library (hosted on Github)
CadSoft Eagle Library (hosted on Github)
