Модули LILY-W1

Модули LILY-W1





LILY-W1: 10x14.0 мм

Ключевые особенности

  • Стандарты Wi-Fi IEEE 802.11b/g/n
  • 802.11n 1x1 SISO
  • Физический уровень 802.11 со скоростью передачи до 72 Мбит/с
  • Функционал WiFi Станции и микро Точки доступа с емкостью до 8 клиентов
  • Аппаратное шифрование AES-CCMP и WAPI
  • MAC-адрес и радиочастотные параметры хранятся непосредственно на модуле
  • Логические уровни IO 1.8 В или 3.3 В
  • Расширенный температурный диапазон от -40 °C до +85 °C

Краткое описание

LILY-W1 - серия ультра компактных фронт-енд модулей стандарта связи WiFi, содержащие MAC-адрес, процессор физического уровня, а так же - все необходимые компоненты обвязки. Модули предназначены для взаимодействия с хост-контроллером, содержащим операционную систему и программные драйверы (предоставляются свободно и на безвозмездной основе), через аппаратные интерфейсы SDIO или USB. Модули обеспечивают функционал WiFi-станции или микро Точки доступа с емкостью до 8 клиентов. Вариант модуля LILY-W132 включает встроенную антенну и специальные фильтры LTE, обеспечивающие электромагнитную совместимость модуля Wi-Fi и работающих поблизости систем сотовой связи. Модули LILY-W1 сертифицированы для использования в США, Европе, Канаде, Тайване и Японии. Сертификация для других регионов возможна по специальному запросу.

Характеристики

  • Стандарты Wi-Fi IEEE 802.11 b/g/n (однопоточный, со скоростью 72 Мбит/с)
  • Каналы в диапазоне 2.4 ГГц: № 1-13
  • Полоса канала: 20 МГц
  • Дальность связи (max): 200 m
  • Выходная мощность (max)
    • LILY-W131: 19 дБм (включая усиление антеннны 3 дБи)
    • LILY-W132: 15 дБм (включая усиление антенны)
  • Встроенный LTE-фильтр для совместимость с системой сотовой связи LTE (только для LILY-W132)
  • Радиочастотные параметры хранятся во встроенной OTP-памяти
  • MAC-адрес хранится во встроенной OTP-памяти
  • Безопасность:
    •  WPA2-PSK
    • аппартная поддержка TKIP и AES шифрования
    • WAPI
  • Рабочие режимы: Станция (STA) / Клиент и micro-AP с емкостью до 8 клиентов
  • Возможность одновременной работы STA и Micro-AP
  • Драйверы предоставляются свободно и бесплатно для ОС:
    • Android
    • Linux
  • Питание 3.0 VDC- 3.6 VDC
  • Энергопотребление:
    • Idle (sleep): < 0.1 mA @ 3.3 VDC
    • Max (Rx/Tx): < 340 mA @ 3.3 VDC
  • Хост-интерфейсы:
    • SDIO 2.0
    • USB 2.0 (slave/device)
  • Логические уровни сигналов I/O: 1.8 или 3.3 В (по выбору)
  • Габариты:
    • 10.0 x 14.0 x 2.2 мм (LILY-W131)
    • 10.0 x 14.0 x 3.8 мм (LILY-W132)
  • Масса < 2 г
  • Монтаж: Краевые контакты с выемками (возможен визуальный контроль качества пайки)
  • Рабочие температуры от –40 °C до +85 °C
  • Стойкость к низким температурам согласно EN 60068-2-1
  • Стойкость к сухому нагреву согласно EN 60068-2-2
  • Стойкость к перепадам температуры согласно EN 60068-2-14 and EN 60068-2-27
  • Стойкость к вибрациям согласно EN 60068-2-6
  • Возможность применения в составе автоэлектроники согласно  ISO 16750
  • Производство и разработка согласно IPC-a-610 class 3
  • Сертификаты:
    • Одобрение RED (Europe Radio Equipment Directive),
    • США (FCC/CFR 47 часть 15 для нелицензируемых радиочастотных диапазонов),
    • Канада (IC RSS),
    • Япония (Giteki),
    • Тайвань (NCC)

Области применения

  • промышленная автоматика
  • умные системы автоматизации помещений и городской инфраструктуры
  • малопотребляющие системы датчиков
  • оборудование для беспроводной настройки и управления
  • коммерческое и кассовое оборудование
  • устройства для мониторинга за состоянием здоровья.

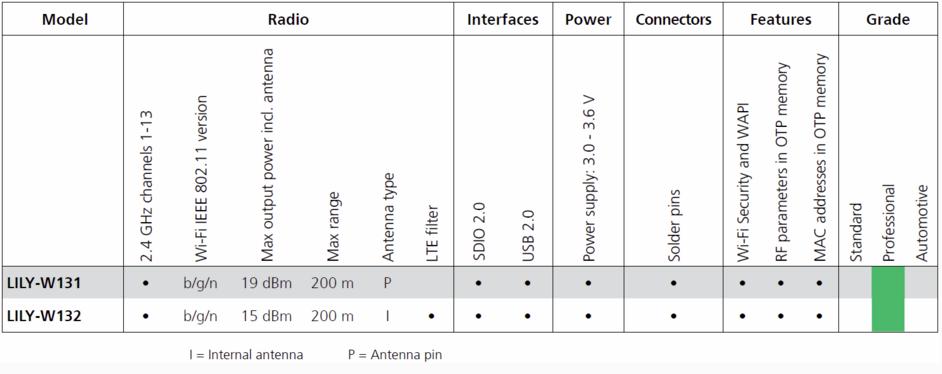

Разновидности модуля




Техническая документация

LILY-W1 Product Summary
LILY-W1 Data Sheet
Short range low power wireless devices and Internet of Things (IoT)
EVK-LILY-W1 User Guide
Altium Designer Library (hosted on Github)
CadSoft Eagle Library (hosted on Github)
