Модули NINA-B1

Модули NINA-B1





NINA-B1: 10x10.6x2.2 / 10x14.0x3.8 мм

Ключевые особенности

  • Bluetooth 5

  • Поддержка сервиса Advanced Serial Port Service

  • Поддержка GATT server / client

  • Поддержка OpenCPU с Arm® Mbed™ и Nordic SDK

  • Внешняя или встроенная антенна

  • Разрешительные сертификаты для глобального использования

Краткое описание

NINA-B1 - серия миниатюрных модулей беспроводной связи с поддержкой концепции Bluetooth low energy в рамках стандарта Bluetooth 5. Модули построены на базе мощного процессорного ядра Arm® Cortex®-M4, поддерживающего операции с плавающей точкой, и имеющего оптимальное на данный момент сочетание производителности и энергопотребления. Встроенный кварцевый генератор внутри модуля NINA-B1 позволяет минимизировать потребляемый ток и продлить время автономной работы от батареи. NINA-B1 поставляется с предустановленной прошивкой connectivity software, являющейся оригинальной разработкой u-blox, которая предоставляет доступ к таким удобным сервисам, как Serial Port Service, GATT client / server, beacons, NFC™, а так же - одновременную поддержку ролей peripheral и central – все настраивается с управляющего хост-контроллера посредством набора текстовых AT-команд. NINA-B1 предлагает гибкую архитектуру разработки приложений для тех клиентов, которые предпочитают использовать собственное программное обеспечение, написанное под некую специальную задачи и задействующее ресурсы встроенного процессора Arm Cortex-M4. Модули располагают 512 kB flash и 64 kB RAM памяти, что делает их одними из лучших в классе с точки зрения ресурсов, доступных для использования приложением разработчика, работающим поверх стека протоколов Bluetooth low energy. Обширный набор готовых приложений в исходных кодах на языке Си доступен в составе фирменного пакета SDK компаний Nordic Semiconductor или Arm Mbed. Дополнительно в модулях доступен беспроводный интерфейс NFC и аппаратные интерфейсы SPI, I2C и I2S. Модули способны работать в составе таких передовых приложений, как Bluetooth mesh, AirFuel и Apple HomeKit. В комплекте с программным стеком компании Wirepas, модули NINA-B1 могут быть использованы для построения массштабируемых промышленных беспроводных mesh-сетей для таких применений, как lighting, asset tracking и metering. NINA-B112 поставляется со встроенной антенной, а NINA-B111 имеет вывод для подключения внешней антенны. Встроенная антенна типа PIFA специально разработана для миниатюрного форм-фактора NINA-B1. Благодаря этой антенне создается благоприятная возможность для установления радиосвязи на расстояниях более 300 м, независимо от размера земляного полигона на печатной плате и расположения электронных компонентов вокруг модуля. Серия модулей NINA-B1 полностью сертифицирована для использования в любой стране мира. Это позволяет минимизировать усилия и время, затрачиваемые на вывод конечного изделия на целевой рынок.

Характеристики

  • Bluetooth v5.0 (Bluetooth low energy)
  • Поддержка режима NFC-A
  • Дальность связи
    • NINA-B111: 350 m, при использовании референс-дизайна полуволновой антенны
    • NINA-B112: 300 m со встроенной антенной
  • Максимальная подводимая к антенне мощность +4 dBm
  • Максимальная излучаемая мощность (EIRP) +7 dBm с сертифицированными антеннами
  • Чувствительность приемника
    • NINA-B111:
      • -95 dBm - подводимая
      •  -98 dBm - с сертифицированными антеннами
    • NINA-B112:
      • -97 dBm
  • Программное обеспечение u-blox connectivity software
    • Сервис u-blox Low Energy Serial Port (SPS);
    • Режимы сервера и клиента GATT, управляемые AT-командами;
    • Возможность конфигурирования по радиоканалу;
    • Расширенный режим передачи данных Extended Data Mode (EDM) для одновременной передачи команд управления и данных в режиме нескольких соединений
    • Режим маяка Beacon;
    • Использование стандарта связи NFC для паринга и передачи данных
    • Аппаратный интерфейс
    • UART
    • Настройка с помощью AT-команд
    • Внешнее программное обеспечение для настройки и тестирования: s-center
    • Количество одновременных соединений: 8
    • Безопасность обеспечивается протоколом Secure Simple Pairing с использованием 128-битного шифрования AES
    • Пропускная способность 700 Кбит/с
  • Модули с Open CPU для загрузки приложений пользователя
    • Поддержка оригинальных программных пакетов Nordic SDK (Включая стек Bluetooth Mesh, HomeKit, AirFuel, IoT);
    • Поддержка концепции Arm Mbed 5;
    • Поддержка программного обеспечения Wirepas connectivity software (для гибко массштабируемых mesh-сетей)
    • Использование интерфейса NFC для процедуры паринга
    • Аппаратные интерфейсы
    • UART
    • 3 x SPI
    • 2 x I2C
    • 19 x GPIO pins
    • I2S
    • 8 x ADC channels PDM
    • 12 x PWM
    • QDEC
    • Безопасность обеспечивается протоколом Secure Simple Pairing с использованием 128-битного шифрования AES
    • Установление безопасного подключения с низкими затратами энергии (Low Energy secure connections)
  • Корпус
    • Размеры
      • NINA-B111: 10.0 x 10.6 x 2.2 мм
      • NINA-B112: 10.0 x 14.0 x 3.8 мм
  • Масса < 1.0 g
  • Пригодность для автоматического монтажа
  • Питание 1.7 - 3.6 В DC
  • Энергопотребление
    • В режиме передачи @ 0 дБм: 5.3 мA
    • В режиме Standby: 2.2 мкA
    • В режиме Sleep: 300 нA (с пробуждением по внешним событиям)
  • Рабочий температурный диапазон –40 °C - +85 °C
  • Температура хранения –40 °C to +85 °C
  • Допустимая влажность RH 5-90% без конденсата
  • Разрешительные сертификаты на использование в странах
    • Европа: ETSI RED
    • США: FCC/CFR 47 часть 15 для излучающих радио устройств нелицензируемых частотных диапазонов
    • Австралия: ACMA
    • Новая Зеландия
    • Бразилия: Anatel
    • Канада: IC RSS
    • Япония: MIC / TELEC
    • Южная Африка: ICASA
    • Южная Корея: KCC
    • Тайвань: NCC
  • Сертификаты безопасности и охраны здоровья: EN 62479, EN 60950-1, IEC 60950-1
  • Сертификаты медицинского электрооборудования IEC 60601-1-2
  • Квалификация Bluetooth v5.0 (Bluetooth low energy)


Области применения

  • промышленная автоматика
  • умные системы автоматизации помещений и городской инфраструктуры
  • малопотребляющие системы датчиков
  • оборудование для беспроводной настройки и управления
  • коммерческое и кассовое оборудование
  • устройства для мониторинга за состоянием здоровья.

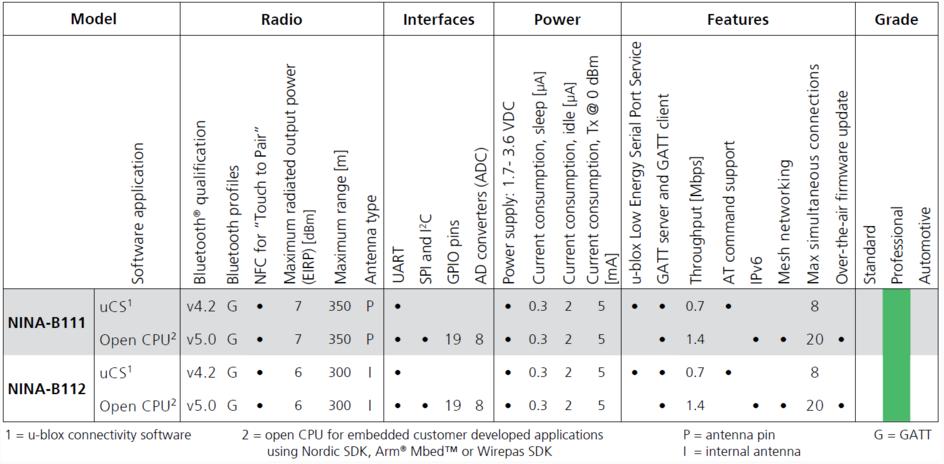

Разновидности модуля




Техническая документация

NINA-B1 Product Summary
NINA-B1 Data Sheet
NINA-B1 System Integration Manual
AT Commands Manual
Extended Data Mode Protocol Specification
Low Energy Serial Port Service Protocol Specification
u-blox Short Range Modules: Open Source Licenses
NINA-B1 Throughput Measurements App Note
u-blox connectivity software v3.0.1 for NINA-B1 series
