Модули NINA-B3

Краткое описание

NINA-B3 - серия миниатюрных модулей беспроводной связи с поддержкой концепции Bluetooth low energy в рамках стандарта Bluetooth 5. Модули построены на базе мощного процессорного ядра Arm® Cortex®-M4, поддерживающего операции с плавающей точкой, и имеющего оптимальное на данный момент сочетание производителности и энергопотребления. Встроенный кварцевый генератор внутри модуля NINA-B3 позволяет минимизировать потребляемый ток и продлить время автономной работы от батареи. NINA-B3 поставляется с предустановленной прошивкой connectivity software, являющейся оригинальной разработкой u-blox, которая предоставляет доступ к таким удобным сервисам, как Serial Port Service, GATT client / server, beacons, NFC™, а так же - одновременную поддержку ролей peripheral и central – все настраивается с управляющего хост-контроллера посредством набора текстовых AT-команд. NINA-B3 предлагает гибкую архитектуру разработки приложений для тех клиентов, которые предпочитают использовать собственное программное обеспечение, написанное под некую специальную задачи и задействующее ресурсы встроенного процессора Arm Cortex-M4. Модули располагают 512 kB flash и 64 kB RAM памяти, что делает их одними из лучших в классе с точки зрения ресурсов, доступных для использования приложением разработчика, работающим поверх стека протоколов Bluetooth low energy. Обширный набор готовых приложений в исходных кодах на языке Си доступен в составе фирменного пакета SDK компаний Nordic Semiconductor или Arm Mbed. Дополнительно в модулях доступен беспроводный интерфейс NFC и аппаратные интерфейсы SPI, I2C и I2S. Модули способны работать в составе таких передовых приложений, как Bluetooth mesh, AirFuel и Apple HomeKit. В комплекте с программным стеком компании Wirepas, модули NINA-B3 могут быть использованы для построения массштабируемых промышленных беспроводных mesh-сетей для таких применений, как lighting, asset tracking и metering. NINA-B312 поставляется со встроенной антенной, а NINA-B311 имеет вывод для подключения внешней антенны. Встроенная антенна типа PIFA специально разработана для миниатюрного форм-фактора NINA-B3. Благодаря этой антенне создается благоприятная возможность для установления радиосвязи на расстояниях более 300 м, независимо от размера земляного полигона на печатной плате и расположения электронных компонентов вокруг модуля. Серия модулей NINA-B3 полностью сертифицирована для использования в любой стране мира. Это позволяет минимизировать усилия и время, затрачиваемые на вывод конечного изделия на целевой рынок.

Характеристики

• Bluetooth v5.0 (Bluetooth low energy)
• Поддержка режима NFC-A
• Максимальная подводимая к антенне мощность +8 dBm
• Чувствительность приемника
  • -95 dBm - подводимая
  • -103 dBm - в режиме передачи данных 125 Кбит/с
• Программное обеспечение u-blox connectivity software
  • Сервис u-blox Low Energy Serial Port (SPS);
  • Режимы сервера и клиента GATT, управляемые AT-командами;
  • Возможность конфигурирования по радиоканалу;
  • Расширенный режим передачи данных Extended Data Mode (EDM) для одновременной передачи команд управления и данных в режиме нескольких соединений;
  • Режим маяка Beacon;
  • Использование стандарта связи NFC для паринга и передачи данных
  • Аппаратный интерфейс
  • UART
  • Настройка с помощью AT-команд
  • Внешнее программное обеспечение для настройки и тестирования: s-center
  • Количество одновременных соединений: 8
  • Безопасность обеспечивается протоколом Secure Simple Pairing с использованием 128-битного шифрования AES
  • Пропускная способность 700 Кбит/с
• Модули с Open CPU для загрузки приложений пользователя
  • Поддержка оригинальных программных пакетов Nordic SDK (Включая стек Bluetooth Mesh, HomeKit, AirFuel, IoT);
  • Поддержка концепции Arm Mbed 5;
  • Поддержка программного обеспечения Wirepas connectivity software (для гибко массштабируемых mesh-сетей)
  • Использование интерфейса NFC для процедуры паринга
  • Аппаратные интерфейсы
  • UART
  • 3 x SPI
  • 2 x I2C
  • 19 x GPIO pins
  • I2S
  • 8 x ADC channels PDM
  • 12 x PWM
  • QDEC
  • Безопасность обеспечивается протоколом Secure Simple Pairing с использованием 128-битного шифрования AES
  • Установление безопасного подключения с низкими затратами энергии (Low Energy secure connections)
• Корпус
  • Размеры
    • NINA-B311: 10.0 x 11.6 x 1.9 мм
    • NINA-B312: 10.0 x 15.0 x 3.5 мм
• Масса < 1.0 g
• Пригодность для автоматического монтажа
• Питание 1.7 - 3.6 В DC
• Энергопотребление
  • В режиме передачи @ 0 дБм: 5.3 мA
  • В режиме Standby: 2.2 мкA
  • В режиме Sleep: 300 нA (с пробуждением по внешним событиям)
• Рабочий температурный диапазон –40 °C - +85 °C
• Температура хранения –40 °C to +85 °C
• Допустимая влажность RH 5-90% без конденсата
• Разрешительные сертификаты на использование в странах
  • Европа: ETSI RED
  • США: FCC/CFR 47 часть 15 для излучающих радио устройств нелицензируемых частотных диапазонов
  • Австралия: ACMA
  • Новая Зеландия
  • Бразилия: Anatel
  • Канада: IC RSS
  • Япония: MIC / TELEC
  • Южная Африка: ICASA
  • Южная Корея: KCC
  • Тайвань: NCC
• Сертификаты безопасности и охраны здоровья: EN 62479, EN 60950-1, IEC 60950-1
• Сертификаты медицинского электрооборудования IEC 60601-1-2
• Квалификация Bluetooth v5.0 (Bluetooth low energy)

Области применения

• промышленная автоматика
• умные системы автоматизации помещений и городской инфраструктуры
• малопотребляющие системы датчиков
• оборудование для беспроводной настройки и управления
• коммерческое и кассовое оборудование
• устройства для мониторинга за состоянием здоровья.

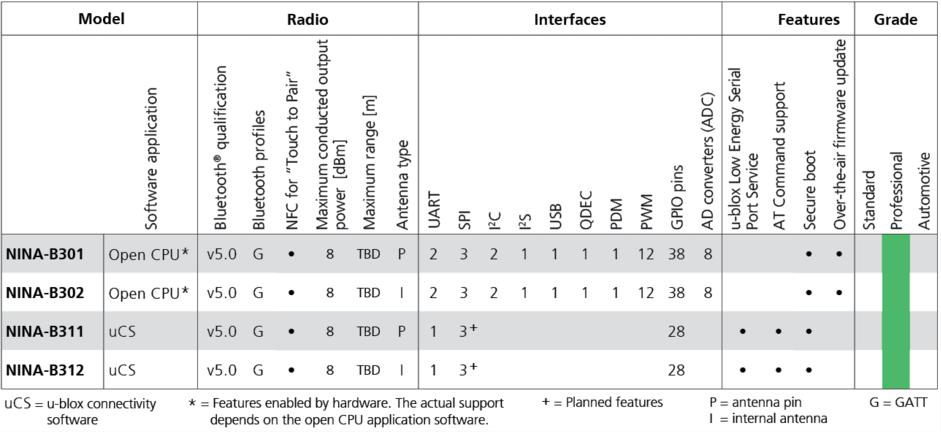

Разновидности модуля
