Модули NINA-W10

Модули NINA-W10





NINA-W10: 10x10.6x2.2 / 10x14.0x3.8 мм

Ключевые особенности

  • Ультра низкопотрбляющий Wi-Fi 802.11b/g/n

  • Dual-mode Bluetooth v4.2

  • миниатюрный форм-фактор

  • Поддержка концепции Open CPU для загрузки собственных приложений пользователя

  • Повыводная совместимость с другими модулями семейства NINA

  • Глобальная сертификация

Краткое описание

NINA-W10- серия миниатюрных автономных модулей беспроводной связи со встроенным мощным микроконтроллером и поддержкой концепции Open CPU, позволяющей разработчику загружать в модуль собственные программные приложения. Модули серии NINA-W10 содержат 32-разрядный двухядерный микроконтроллер, процессор физического уровня Wi-Fi 802.11b/g/n 2.4 ГГц ISM / Bluetooth BR/EDR / Bluetooth low energy, встроенную память flash и компоненты пассивной обвязки для согласования с антенной. Хост-контроллер минимальной производительности должен только управлять работой модуля через простую систему AT-команд. Это значительно сокращает время внедрения модуля в разработку и снижает требования к вычислительной мощности центрального процессора приложения. Модули NINA-W10 предоставляют превосходные возможности по обеспечению защиты данных, благодаря безопасной загрузке (в этот момент модули обычно наиболее уязвимы), которая реализована в предустановленном ПО оригинальной разработки  u-blox. Такм образом, модули NINA-W10 являются идеальным выбором для таких приложений IoT, где безопасность является критически важным параметром: телематика, малопотребляющие датчики, системы управления производственными процессами, системы управления зданиями , кассовое и торговое оборудование, устройства мониторинга здоровья. Конструкция модулей предельно упрощена, так что разработчик может выбрать вариант модуля с возможностью подключения внешней антенны (NINA-W101) или использовать преимущества модуля со встроенной антенной (NINA-W102). Модули NINA-W10 повыводно совместимы с другими модулями семейства NINA, что создает гибкость использования модулей беспроводной связи с поддержкой различных стандартов беспроводной связи. Модули NINA-W10 разработаны исходя из соображений максимально надежной радиосвязи с возможностью использования в любой стране мира, что подтверждается наличием глобальной системы сертификатов. Предварительно, модули сертифицированы для использования в США, Европе и Канаде. Сертификация для остальных регионов находится в процессе выполнения. Модули квалифицированы для профессионального использования и поддерживают расширенный рабочий температурный диапазон от –40 °C до +85 °C.

Характеристики

  • Стандарт Wi-Fi
    • 802.11b/g/n
  • Каналы Wi-Fi 2.4 ГГц: каналы № 1-13
  • Максимальная скорость передачи Wi-Fi
    • 802.11b: 11 Мбит/с
    • 802.11g: 54 Мбит/с
    • 802.11n: 150 Мбит/с (канал шириной 40 МГц, одна антенна)
  • Выходная мощность
    • Wi-Fi: 19 дБм EIRP
    • Bluetooth BR/EDR: 13 дБм EIRP
    • Bluetooth low energy: 10 дБм EIRP
  • Чувствительность (наведенная)
    • Wi-Fi: –96 дБм
    • Bluetooth BR/EDR: –90 дБм
    • Bluetooth low energy: –90 дБм
  • Bluetooth v4.2 (Bluetooth BR/EDR + Bluetooth low energy)
  • Антенна:
    • Встроенная или
    • вывод для подключени я внешней антенны
  • Питание: 3.0 В - 3.6 В
  • Функционал Open CPU для загрузки собственных приложений пользователя
  • Интерфейсы:
    • NINA-W101 и NINA-W102: UART, RMII, I2S, I2C, SPI, ADC, DAC, GPIO, SDIO host, CAN
  • Размеры:
    • NINA-W101: 10.0 x 10.6 x 2.2 мм
    • NINA-W102: 10.0 x 14.0 x 3.8 мм
  • Масса < 1 г
  • Монтаж: Автоматизированный монтаж корпуса типа LGA (Land Grid Array)
  • Рабочий температурный диапазон: от –40 °C до +85 °C
  • Температура хранения: от –40 °C до +85 °C
  • Влажность RH: 5-90% без конденсата
  • Сертификация:
    • Европа (ETSI R&TTE);
    • США (FCC/CFR 47 часть 15 для нелицензируемых радиочастотных диапазонов);
    • Канада (IC RSS);
    • Япония (MIC);
    • Тайвань (NCC);
    • Южная корея (KCC);
    • Австралия (ACMA);
    • Новая Зеландия;
    • Бразилия (Anatel);
    • Южная Африка (ICASA)
    • Здоровье и Безопасность: EN 62479, EN 60950-1, IEC 60950-1
    • Медицинское электронное оборудование: IEC 60601-1-2
    • Квалификация Bluetooth v4.2


Области применения

  • промышленная автоматика
  • умные системы автоматизации помещений и городской инфраструктуры
  • малопотребляющие системы датчиков
  • оборудование для беспроводной настройки и управления
  • коммерческое и кассовое оборудование
  • устройства для мониторинга за состоянием здоровья.

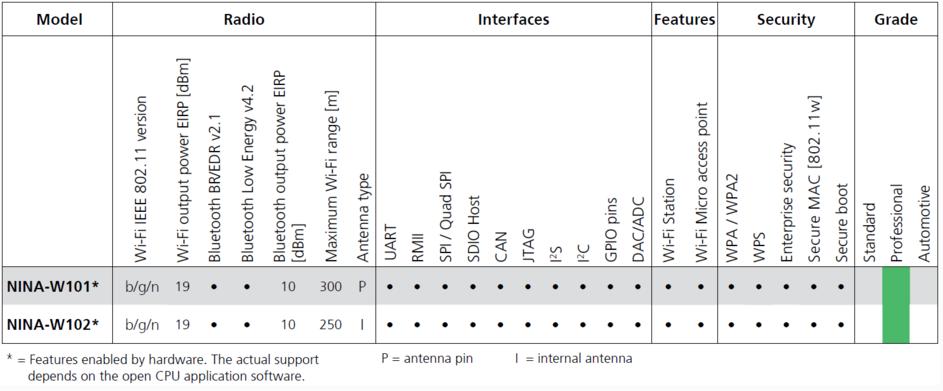

Разновидности модуля




Техническая документация

NINA-W10 Product Summary
NINA-W1 Data Sheet
NINA-W1 series SIM
u-blox Short Range Modules AT Commands Manual
Short range low power wireless devices and Internet of Things (IoT)
EVK-NINA-W10 User Guide
