Модули NINA-W13

Модули NINA-W13





NINA-W13: 10x10.6x2.2 / 10x14.0x3.8 мм

Ключевые особенности

  • Ультра низкопотрбляющий Wi-Fi 802.11b/g/n

  • Алгоритмы повышенной безопасности

  • миниатюрный форм-фактор

  • Предустановленное ПО - connectivity software

  • Повыводная совместимость с другими модулями семейства NINA

  • Глобальная сертификация

Краткое описание

NINA-W13 - серия миниатюрных автономных модулей стандарта связи WiFi со встроенным мощным микроконтроллером. Все модули серии NINA-W13x выпускаются с предустановленным программным обеспечением, обеспечивающим работу модуля в рамках стандартов связи 802.11b/g/n в частотном диапазоне ISM 2.4 ГГц. Хост-контроллер может управлять работой модуля через простую систему AT-команд. Это значительно сокращает время внедрения модуля в разработку и снижает требования к вычислительной мощности центрального процессора приложения. Модули NINA-W13 предоставляют превосходные возможности по обеспечению защиты данных, благодаря безопасной загрузке (в этот момент модули обычно наиболее уязвимы), которая реализована в предустановленном ПО оригинальной разработки  u-blox. Дополнительно в модулях есть механизмы безопасности соединения точка-точка, используемые в новом стандарте 802.11i (WPA2) и позволяеющие предотвращать перехват данных в момент подключения модуля к существующей инфраструктуре. Такм образом, модули NINA-W13 являются идеальным выбором для таки приложений IoT, где безопасность является критически важным параметром: телематика, малопотребляющие датчики, системы управления производственными процессами, системы управления зданиями , кассовое и торговое оборудование, устройства мониторинга здоровья. Конструкция модулей предельно упрощена, так что разработчик может выбрать вариант модуля с возможностью подключения внешней антенны (NINA-W131) или использовать преимущества модуля со встроенной антенной (NINA-W132). Модули NINA-W13 повыводно совместимы с модулями семейства NINA-B1 (Bluetooth low energy), что создает гибкость использования модулей беспроводной связи с поддержкой различных стандартов беспроводной связи. Модули NINA-W13 разработаны исходя из соображений максимально надежной радиосвязи с возможностью использования в любой стране мира, что подтверждается наличием глобальной системы сертификатов. Предварительно, модули сертифицированы для использования в США, Европе и Канаде. Сертификация для остальных регионов находится в процессе выполнения. Модули квалифицированы для профессионального использования и поддерживают расширенный рабочий температурный диапазон от –40 °C до +85 °C.

Характеристики

  • Стандарт Wi-Fi
    • 802.11b/g/n
    • 802.11d/e/i/h/w*
  • Каналы Wi-Fi 2.4 ГГц: каналы № 1-13
  • Максимальная скорость передачи Wi-Fi
    • 802.11b: 11 Мбит/с
    • 802.11g: 54 Мбит/с
    • 802.11n: 150 Мбит/с (канал шириной 40 МГц, одна антенна)
  • Выходная мощность Wi-Fi: 19 дБм EIRP
  • Чувствительность (наведенная) Wi-Fi: –96 дБм
  • Антенна:
    • Встроенная или
    • вывод для подключени я внешней антенны
  • Функционал Станции WiFi на уровне встроенного ПО u-blox connectivity software
  • Функционал микро Точки доступа Wi-Fi на уровне встроенного ПО u-blox connectivity software
  • Функции безопасности:
    • WPA/WPA2
    • WPS
    • Enterprise security (EAP-TLS, LEAP, PEAP)
    • Безопасная загрузка Secure boot
    • Безопасный адрес Secure MAC (802.11w)
    • Защищенное управление фреймами (802.11w)
  • Расширенный режим данных Data ModeTM для одновременного управления множеством подключений
  • Протокол Point-to-Point для управления IP-подключением c хоста через UART; возможность индивидуального контроля каждого канала с помощью AT-команд при одновременном обмене данными
  • Интерфейсы:
    • NINA-W131 и NINA-W132: UART, RMII*, GPIO*
  • Размеры:
    • NINA-W131: 10.0 x 10.6 x 2.2 мм
    • NINA-W132: 10.0 x 14.0 x 3.8 мм
  • Масса < 1 г
  • Монтаж: Автоматизированный монтаж корпуса типа LGA (Land Grid Array)
  • Рабочий температурный диапазон: от –40 °C до +85 °C
  • Температура хранения: от –40 °C до +85 °C
  • Влажность RH: 5-90% без конденсата
  • Сертификация:
    • Европа (ETSI R&TTE);
    • США (FCC/CFR 47 часть 15 для нелицензируемых радиочастотных диапазонов);
    • Канада (IC RSS);
    • Япония (MIC);
    • Тайвань (NCC);
    • Южная корея (KCC);
    • Австралия (ACMA);
    • Новая Зеландия;
    • Бразилия (Anatel);
    • Южная Африка (ICASA)
    • Здоровье и Безопасность: EN 62479, EN 60950-1, IEC 60950-1
    • Медицинское электронное оборудование: IEC 60601-1-2


Области применения

  • промышленная автоматика
  • умные системы автоматизации помещений и городской инфраструктуры
  • малопотребляющие системы датчиков
  • оборудование для беспроводной настройки и управления
  • коммерческое и кассовое оборудование
  • устройства для мониторинга за состоянием здоровья.

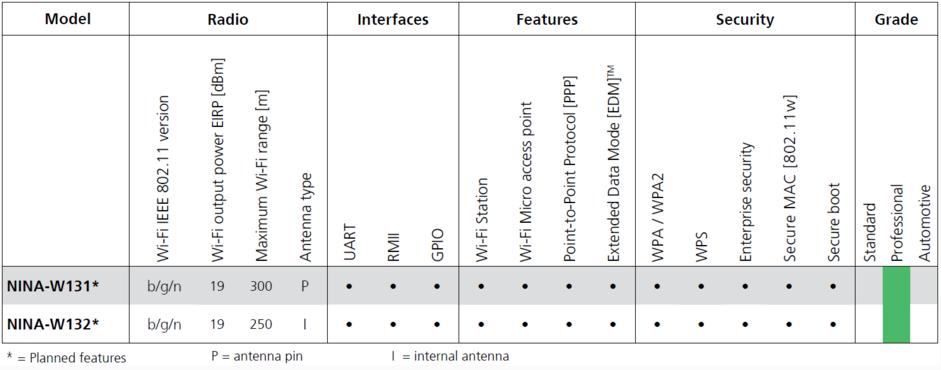

Разновидности модуля




Техническая документация

NINA-W13 Product Summary
NINA-W1 Data Sheet
NINA-W1 series SIM
u-blox Short Range Modules AT Commands Manual
Short range low power wireless devices and Internet of Things (IoT)
EVK-NINA-W13 User Guide
NINA-W1 Getting Started
