Модули OBS421

Модули OBS421





OBS421: 16x36x2.6 мм

Ключевые особенности

  • Bluetooth v4.0, Bluetooth low energy, Bluetooth BR/EDR (dual-mode Bluetooth)

  • Встроенный стек (SPP, DUN, PAN, GATT)

  • Режим Low Emission Mode® снижает помехи для других устройств 2.4 ГГц

  • Сервис u-blox Low Energy Serial Port

  • Высокая пропускная способность - до 1.3 Мбит/с

  • Увеличенная емкость сети - до 7 ведомых устройств

  • Высокая скорость подключения iAP2

Краткое описание

Мощный автономный Bluetooth модуль OBS421 содержит стек протоколов Bluetooth dual mode и поддерживает набор программных профилей, работающих через последовательный порт. Среди возможностей OBS421 - интерфейс UART для прозрачной беспроводной передачи данных между совместимыми Bluetooth-устройствами. Модуль может быть использован в режиме dual-mode Bluetooth, как клиент для любого хост-прцессора, где есть необходимость обмениваться данными по беспроводному каналу с другими Bluetooth-устройствами на основе профиля Generic Attribute Profile (GATT). OBS421 может свободно использоваться в паре со смартфонами, планшетами и лэптопами с профилем Serial Port Profile.

Модуль полностью квалифицирован и сертифицирован ассоциацией Bluetooth и содержит радиочастотную часть, одобренную для использования в США, Канаде, Европе, Японии и Китае. OBS421 совместим с требованиями EMC, требованиями стандартов безопасности и медицины. Модуль обладает высокой надежностью, может легко настраиваться программным образом посредством большого набора AT-команд, поддерживает дальность передачи данных до 300 метров, обладает пропускной способностью до 1.3 Мбит/с и выдерживает условия работы в диапазоне температур от –30 °C до +85 °C.

Характеристики

  • Bluetooth v4.0 (Bluetooth low energy, Bluetooth BR/EDR)
  • Дальность связи:
    • 250 м со встроенной антенной
    • 300 м с внешней антенной
  • Выходная мощность:
    • 11 дБм со встроенной антенной
    • 13 дБм с внешней антенной
  • Пропускная способность:
    • Bluetooth BR/EDR - 1.3 Мбит/с
    • iAP2 - 1 Мбит/с
  • Встроенный процессор: 72 МГц, ARM 32-bit Cortex M3, 64 kB RAM, 384 kB flash
  • Встроенное ПО: u-blox dual mode Bluetooth stack, Serial port application, Bluetooth profiles, u-blox Low Energy Serial Port Service, services Generic Attribute Profile (GATT), Serial Port Profile (SPP), Dial-up networking Profile (DUN GW, DUN DT), Personal Area Networking Profile (PAN)
  • Роли: PANU / NAP
  • Профили ролей: Central, Peripheral
  • Максимальное количество ведомых: 7 ведомых устройств Bluetooth BR/EDR & Bluetooth low energy
  • Инструменты настройки и конфигурирования:
    • AT-команды через Bluetooth или через последовательный порт
    • Программа Serial Port Toolbox (Windows-based)
  • Режим Low Emission Mode® снижает электромагнитные помехи для других устройств диапазона 2.4 ГГц
  • Режим Wireless Multidrop™ для одновременного подключения к устройствам Bluetooth low energy и Bluetooth BR/EDR
  • Режим Extended Data Mode™, позволяющий контролировать каналы обмена информацией между разными устройствами
  • Поддержка Quality of Service (QoS)
  • Поддержка режима репитера для увеличения дальности связи
  • Режим безопасного простого подключения Security Simple Pairing
  • Высокоскоростное сопряжение iAP + iAP2 для устройств на основе iOS с поддержкой Bluetooth BR/EDR
  • Логические уровни UART: RS232/RS422/RS485
  • Скорость передачи данных: Max 1.5 Мбит/с
  • Поддержка нестандартных скоростей обмена данными
  • Поддержка контроля потока CTS/RTS на аппаратном уровне
  • Выводы GPIO: 9 выводов
  • Коннектор для подключения внешней антенны U.fl (только для версии модуля с возможностью подключения внешней антенны)
  • Питание RF: 3.0 - 6.0 VDC
  • Энергопотребление:
    • 0.6 мA @ 3.0 В (минимально)
    • 44 мA @ 3.0 В (в среднем в режиме передачи)
  • Габариты:
    • 16.0 x 36.0 x 3.2 мм (версия модуля со встроенной антенной)
    • 16.0 x 36.0 x 2.6 мм (версия модуля с внешней антенной)
  • Масса: 2 г
  • Способы монтажа на плату:
    • версия модуля с монтажом на плату болтами через сквозные отверстия и подключением электрических сигналов через специальный коннектор
    • версия модуля с контактами для пайки типа LGA (Land Grid Array)
  • Сертификаты:
    • Europe (ETSI R&TTE); US (FCC/CFR 47 part 15 unlicensed modular transmitter approval);
    • Canada (IC RSS);
    • Japan (MIC - formerly TELEC)
    • R&TTE Directive 1999/5/EC
    • Эффективность использования радиочастотного спектра: EN 300 328
    • EMC: EN 301 489-1, EN 301 489-17, EN 61000-6-2
    • Здоровье и безопасность: EN 62479, EN 60950-1, IEC 60950-1
    • Медицинское электронное оборудование: EN 60601-1-2
    • Квалификация Bluetooth v4.0
  • Рабочий температурный диапазон: от –30 °C до +85 °C

Области применения

  • промышленная автоматика
  • умные системы автоматизации помещений и городской инфраструктуры
  • малопотребляющие системы датчиков
  • оборудование для беспроводной настройки и управления
  • коммерческое и кассовое оборудование
  • устройства для мониторинга за состоянием здоровья.

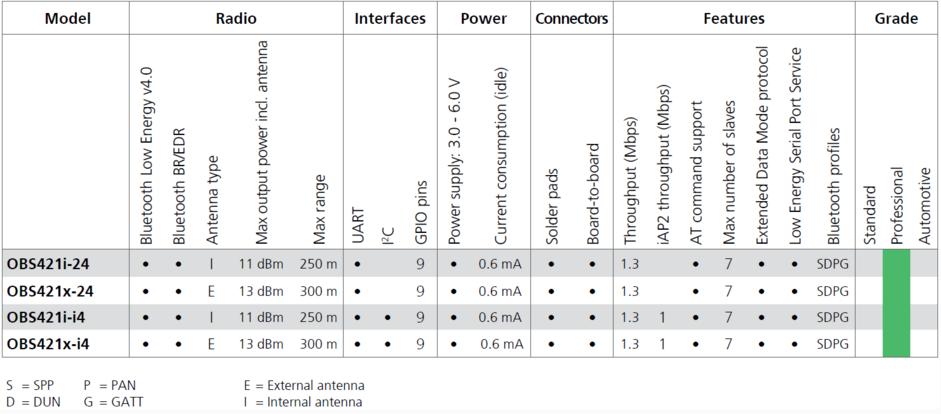

Разновидности модуля



Техническая документация

OBS421 Product Summary
Electrical Mechanical Data Sheet for OBS421
Electrical Addendum Data Sheet for OBP421
Bluetooth Serial Port Adapter AT Commands for OBS421, OBS418, OBS419 and OLS425
Bluetooth Serial Port Adapter AT Commands GATT for OBS421
OBS418, OBS419, OBS421 series Solder down instructions
Bluetooth Low Energy (BLE) GATT Examples with OBS421 & OLP425
Bluetooth Serial Port Adapter Security Application Note for OBS418, OBS419, and OBS421
OBS421 as a GATT Bluetooth Classic to Bluetooth Low Energy Gateway
Use case possibilities with Bluetooth low energy in IoT applications
Short range low power wireless devices and Internet of Things (IoT)
