Модули ODIN-W2

Модули ODIN-W2





ODIN-W2: 14.8 x 22.3 x 3.2 мм

Ключевые особенности

  • Dual-band Wi-Fi + dual-mode Bluetooth

  • Wi-Fi Станция / Точка доступа

  • Поддержка концепции Open CPU Arm® Mbed™

  • Высокоскоростной интерфейс RMII

  • Безопасность Wi-Fi уровня enterprise

  • Несколько вариантов антенны

  • Глобальная сертификация

Краткое описание

Семейство ODIN-W2 - компактные мощные автономные модули с поддержкой нескольких стандартов беспроводной связи, разработанные специально для приложений Internet-of-Things gateway. Модули включают встроенный стек Bluetooth, стек и драйверы Wi-Fi, IP-стек и приложение для беспроводной передачи данных с управлением процесса передачи с помощью АТ-команд. Радиочасть модулей содержит физический уровень dual-mode Bluetooth v4.0 (BR/EDR + low energy) и двухдиапазонный Wi-Fi (полосы 2.4 и 5 ГГц). Модули поддерживают топологию сетей точка-точка и точка-многоточка с возможностью параллельной работы соединений Bluetooth и Wi-Fi. Оригинальные режимы Wireless Multidrop™ и Extended Data Mode позволяют гибко управлять множеством параллельных беспроводных соединений. Встроенный протокол Point-to-Point (PPP) помогает хост-контроллеру через интерфейс UART тонко управлять  беспроводными IP подключениями. Стандартное программное обеспечение модулей содержит RMII с функционалом микро Точки доступа и iAP2. Отладочный набор EVK-ODIN-W262 построен на основе популярной концепции Arm Mbed и демонстрирует возможности интегриованного в модуль мощного микроконтроллерного ядра Cortex®-M4 с поддержкой плавающей точки и наглядно показывает, как эти ресурсы помогают повышать производительность и сокращать число дополнительных компонентов в конечных приложениях пользователя.
Дополнительные интерфейсы, такие как SPI, I2 C, CAN и ADC могут быть задействованы с помощью специальных программных библиотек Arm Mbed development tool. Все модули семейства предназначены для профессионального использования и расчитаны на эксплуатацию в промышленном температурном диапазоне. Для модулей имеется обширный набор радиочастотных сертификатов, подтверждающих возможность их легальной эксплуатации на территории любых регионов по всему миру. Это значительно сокращает усилия разработчиков по выпуску нового продукта на рынок и позволяет экономить бюджет разработки.

Характеристики

  • Стандарты Wi-Fi:
    • IEEE 802.11a/b/g
    • IEEE 802.11d/e/i/h
  • Каналы Wi-Fi
    • 2.4 ГГц: 1-13
    • 5 GHz: 36-165 (U-NII Band 1, 2, 2e, 3)
  • Скорость передачи Wi-Fi
    • IEEE 802.11a/g: 54 Мбит/с
    • IEEE 802.11b: 11 Мбит/с
  • Bluetooth v4.0 (Bluetooth low energy + Bluetooth BR/EDR)
  • Выходная мощность
    • Wi-Fi: 18 дБм EIRP
    • Bluetooth BR/EDR: 14 дБм EIRP
    • Bluetooth LE: 10 дБм EIRP
  • Чувствительность
    • Wi-Fi 2.4 ГГц: -98 дБм EIRP
    • Wi-Fi 5 ГГц: -93 дБм EIRP
    • Bluetooth BR/EDR: -93 дБм EIRP
    • Bluetooth LE: -98 дБм EIRP
  • Антенна
    • Встроенная или
    • Коннектор U.FL для внешней антенны
  • Встроенный стек протоколов Wi-Fi от u-blox
  • Встроенный стек протоколов Bluetooth от u-blox
  • Встроенное приложение Serial port
  • Встроенный совмещенный стек IPv4 и ограниченный IPv6
  • Протокол доступа Point-to-Point
  • Безопасность Wi-Fi
    • WEP 64/128
    • WPA и WPA2
    • аппартное ускорение TKIP и AES/CCMP
    • LEAP, PEAP, EAP-TLS
  • Режимы работы Wi-Fi
    • микро Точка доступа (за исключением каналов DFS)
    • Станция
  • Профили Bluetooth
    • u-blox Low Energy Serial Port Service
    • GATT
    • SPP
    • DUN
  • PAN* роли: PANU и NAP
  • Роли Low energy: Central и Peripheral
  • Поддержка iAP2 для совместимости с iOS
  • Максимальное число подключений Bluetooth: 7
  • Поддержка концепции Wireless Multidrop для параллельной работы Wi-Fi, Bluetooth BR/EDR и Bluetooth Low Energy
  • Режим Extended Data Mode™ для возможности индивидуального контроля каждого канала передачи данных
  • Протокол Point-to-Point с возможностью индивидуального контроля каждого канала данных и одновременной передачей AT-команд
  • Питание 3.0 - 3.6 VDC
  • Уровни I/O: 1.8 V
  • Габариты:
    • 14.8 x 22.3 x 4.7 мм (встроенная антенна)
    • 14.8 x 22.3 x 3.2 мм (внешняя антенна)
  • Монтаж: краевые контакты с выемками (возможность визуального контроля)
  • Рабочий температурный диапазон: от –40 °C до +85 °C
  • Интерфейсы
    • UART
    • RMII
    • GPIO
    • 2 коннектора U.FL (только для версии без встроенной антенны)
    • SPI, I2C, CAN, ADC доступны только в версии для Arm Mbed
  • Сертификация
    • Европа (ETSI R&TTE);
    • США (FCC/CFR 47 часть 15 для нелицензируемых радиочастотных диапазонов);
    • Канада (IC RSS);
    • Япония (MIC);
    • Тайвань (NCC);
    • Китай (SRRC);
    • Южная Корея (KCC);
    • Австралия (ACMA);
    • Новая Зеландия;
    • Бразилия (Anatel);
    • Южная Африка (ICASA)
    • Безопасность и здоровье: EN 62479, EN 60950-1, IEC 60950-1
    • Медицинское электронное оборудование: EN 60601-1-2
    • Пожаро и взрывобезопасность: ATEX и IECEx
    • Квалификация Bluetooth v4.0
Области применения
  • промышленная автоматика
  • умные системы автоматизации помещений и городской инфраструктуры
  • малопотребляющие системы датчиков
  • оборудование для беспроводной настройки и управления
  • коммерческое и кассовое оборудование
  • устройства для мониторинга за состоянием здоровья.

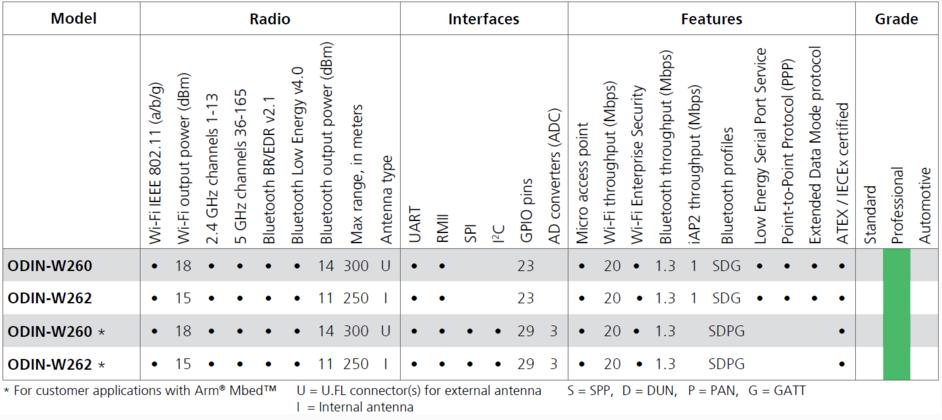

Разновидности модуля




Техническая документация

ODIN-W2 series Product Summary
ODIN-W2 Data Sheet
ODIN-W2 System Integration Manual
u-blox Short Range Modules AT Commands Manual
Extended Data Mode Protocol Specification
Low Energy Serial Port Service Protocol Specification
ODIN-W2 Technologies
ODIN-W2: Using u-blox connectivity software
u-blox Short Range Modules: Open Source Licenses
Short range low power wireless devices and Internet of Things (IoT)
ODIN-W2 Target Support for ARM mbed 5 (hosted on Github)
Firmware 4.0.1 for ODIN-W2
EVK-ODIN-W2 User Guide
EVK-W262U User Guide
ODIN-W2 Getting Started
Cadence Allegro PCB Designer Library (hosted on Github)
Altium Designer Library (hosted on Github)
CadSoft Eagle Library (hosted on Github)
3D Step Models Library (hosted on GitHub)
