NEO-M8U

NEO-M8U

Глонасс/GPS модуль с поддержкой технологии инерциального счисления Unthetered Dead Reckoning (UDR)

      NEO-M8U: 12.2 х 16.0 х 2.4 мм

Ключевые особенности

  • Возможность решения навигационной задачи в спутниковых навигационных системах: GPS, ГЛОНАСС, QZSS, Galileo, Beidou
  • Возможность навигации по встроенным датчикам (датчик скорости и датчик направления) в случае резкого пропадания сигналов спутниковой навигации.
  • Интегральные гибридные модули изготавливаются со встроенной памятью типа Flash. Данные в памяти сохраняются независимо от наличия питания модуля.
  • Пиковый ток потребления в режиме максимальной нагрузки: 67 мА
  • Время холодного старта при уровне сигнала со спутника -130дБм: не более 27 с
  • Точность синхронизации времени: 20 нс.
  • Поддержка функции Assisted-GNSS – возможность загрузки альманаха и эфемерид с сервера при наличии доступа в Интернет для ускорения холодного старта.
  • Поддержка автономного расчета эфемерид с помощью внутренних вычислительных ресурсов модуля без загрузки информации с сервера в Интернет
  • Сертифицированное производство в соответствии с ISO/TS 16949

Краткое описание

Семейство модулей спутниковой навигации NEO-M8U является разработкой швейцарской компании u-blox. Модули обладают небольшими габаритами и умеренным энергопотреблением. Наследуют популярный на ранке форм-фактор NEO, традиционно сформировавшийся на заре зарождения спутниковой навигации. Модули дают пользователю доступ к многочисленным внутренним настройкам, позволяя выполнять гибкую конфигурацию под каждую конкретную разновидность конечного оборудования.
Модули NEO-M8U поддерживает работу как в совмещенном режиме, принимая в расчет данные с нескольких навигационных систем, например, GPS и Глонасс, так и с одной отдельно взятой системы. Все модули семейства NEO-M8U строятся на основе навигационных чипсетов u-blox M8 собственной разработки компании u–blox. Главной особенностью модулей NEO-M8U является возможность решения навигационной задачи в случае резкого пропадания сигналов спутниковой навигации. В этом случае будет продолжаться определение координат с помощью двух встроенных в модуль датчиков – датчика направления и датчика скорости движения. Данная функция Инерциального счисления (Dead Reckoning) может использоваться в течение ограниченного времени, потому что ошибка определения координат будет постоянно увеличиваться из-за погрешности в показаниях датчика скорости и датчика направления.


Характеристики

  • 72 параллельных канала слежения/захвата спутников
  • Работа в открытых для гражданского использования частотных диапазонах систем спутниковой навигации:
    • GPS/QZSS - L1 C/A,
    • GLONASS - L10F,
    • BeiDou - B1,
    • SBAS - L1 C/A: в системах WAAS, EGNOS и MSAS
  • Частота выдачи навигационной информации: до 20 раз/с в совмещенном режиме работы с несколькими спутниковыми системами.
  • Точность вычисления координат при наличии сигнала мощностью -130дБм с 6 спутников:  ±2,0 м
  • Время определения первой координаты:
    • Холодный старт:             27 с
    • Теплый старт:                   4 с
    • Горячий старт:                 1 с
  • Чувствительность:
    • В режиме слежения:       -160дБм
    • Холодный старт:             -147дБм
    • Теплый старт:                  -156дБм
  • Разновидности Assisted-GNSS:
    • AssistNow Online – эфемериды актуальны до 35 дней, объем загружаемой информации до 100КБ
    • AssistNow Offline - эфемериды актуальны до 6 дней, объем загружаемой информации до 10КБ
    • AssistNow Autonomous – эфемериды вычисляются самим модулем на основе данных, накопленных при предыдущих включениях
  • Cовместимость со стандартами OMA SUPL & 3GPP
  • Встроенная функция GNSS-одометра – вычисление пройденного расстояния по измеренным координатам.
  • Встроенная функция устранения помех в рабочем частотном диапазоне.
  • Рабочий температурный диапазон: -40 °С … +85 °С
  • Температура хранения: -40 °С … +85 °С
  • Питание:
    • Рабочие напряжения: 2.7 … 3.6 В
    • Потребление тока: До 31 мА в режиме сопровождения при питании 3.0 В
    • Резервное питание: 1.4 … 3.6 В
    • Питание внешней активной антенны: 0 …5.5 В
  • Интерфейсы выдачи данных:
    • Последовательные порты:
      • UART – основной порт управления и выдачи данных
      • SPI – резервный порт управления и выдачи данных
      • DDC/I2C – дублирующий порт управления и выдачи данных
      • USB V2.0 12 Мбит/с
    • Цифровые порты:
      • Два порта для выдачи сигнала синхронизации точного времени PPS
      • Порт WHEELTICK для подключения внешнего датчика скорости
      • Порт FWD для опционального подключения сигнала реверса движения
  • Поддерживаемые протоколы выдачи данных: NMEA, RTCM, бинарный протокол UBX собственной разработки компании u-blox.
  • Форм-фактор
    • 24 контакта типа LCC
    • Физические размеры:   12.2x16.0x2.4 мм

Области применения

  • Автомобильтные устройства спутниковой навигации
  • Автомобильные противоугонные системы и системы автомобильной безопасности
  • Системы мониторинга подвижных объектов (трэкеры)

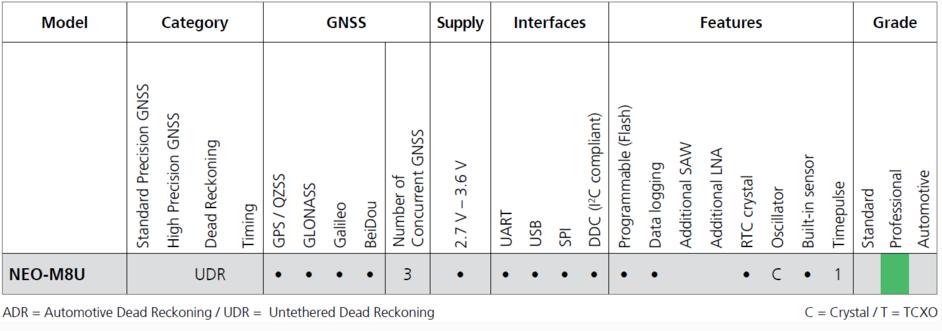

Разновидности модуля



Техническая документация



NEO-M8U Product Summary
NEO-M8U Data Sheet
u-blox 8 / u-blox M8 Receiver Description, Protocol Specification
NEO-M8U Hardware Integration Manual
