nRF52810

nRF52810

Система на кристалле начального уровня с поддержкой Bluetooth 5/ANT и проприетарных протоколов 2,4 ГГц



Ключевые особенности

nRF52810: QFN48 6x6 мм / QFN32 5x5 мм
  • Bluetooth 5 ready + поддержка мультипротокольного радио
  • Скорости передачи данных Bluetooth 5: 2Мбит/с, 1Мбит/с
  • Поддержка расширений Bluetooth 5 Advertising
  • ARM® Cortex-M4 @ 64MHz
  • 192 КБ flash, 24 КБ RAM
  • Программный стек доступен для загрузки отдельно
  • Настройка выходной мощности от +4 дБм до -20 дБм
  • -96 дБм чувствительность в режиме Bluetooth low energy (1 Мбит/с)
  • -93 дБм чувствительность в режиме Bluetooth 5 (2 Мбит/с)
  • Совместимость по радиоканалу с nRF52, nRF51 и nRF24
  • Широкий диапазон напряжений питания от 1.7В до 3.6В
  • Programmable Peripheral Interconnect - PPI
  • Полный набор интерфейсов SPI/2-wire/UART
  • Высокоскоростной SPI 8 МГц
  • Поддержка Easy DMA для всех цифровых интерфейсов
  • АЦП 12 разрядов / 200 Килоотсчетов в секунду
  • Встроенный DC-DC конвертер
  • Квадратурный демодулятор
  • Встроенный balun с одновыводным 50Ω антенным входом


Краткое описание



Система на кристалле Bluetooth 5, доступная для каждого

nRF52810 - третий по счету чип в серии nRF52. Он содержит мощный процессор (ARM Cortex-M4) и, вместе с чипсетами nRF52840 и nRF52832, завершает семейство Bluetooth 5 ready - устройств, покрывающее весь спектр возможных применений нового стандарта Bluetooth® 5. nRF52810 поддерживает все ключевые функции Bluetooth 5, такие как высокая пропускная способность (2 Мбит/с), увеличенная широковещательная способность с расширениями advertising (x 8). Это делает новый чипсет nRF52810 универсальным в применении и позволяет значительно сократить BOM (Bill of Material) разработки. nRF52810, как и все чипсеты серии nRF52, имеет собственную flash-память и может обновлять свое внутреннее программное обеспечение по радиоканалу.


Самодостаточность и встроенный сетевой процессор

nRF52810 использует ту же программную и аппаратную архитектуру, что и другие чипсеты серии nRF52. Это означает, что от разработчика практически не требуется дополнительных усилий при переходе между разными чипсетами серии nRF52. Встроенное процессорное ядро ARM Cortex-M4 CPU удовлетворяет подавляющее большинство требований рынка беспроводных автономных мобильных приложений. nRF52810 имеет несколько ограниченный функционал, по сравнению с nRF52840 или с nRF52832 и представляет собой разумный компромисс между высокой производительностью и низкой стоимостью. nRf52810 идеален для приложений начального уровня, где требуется добавить основные преимущества беспроводной связи Bluetooth 5 при минимальных финансовых затратах, или в тех случаях, когда часть задач по управлению ресурсоемким приложением может взять на себя центральный процессор устройства.


Bluetooth 5 – больше скорости, меньше энергии

nRF52810 поддерживает два из трех флагманских функционала Bluetooth 5: режим высокой пропускной способности и расширения Advertising. Режим высокой пропускной способности (2 Мбит/с) открывает новые возможности для беспроводных приложений и позволяет экономить до 50% энергии. Расширения Advertising дают значительное увеличение емкости broadcasting (в 8 раз) для широковещательных приложений, таких как ibeacon.


Высокий уровень совместимости и простой переход с других решений серии nRF5x

nRF52810 имеет бинарную совместимость всех периферийных устройств с другими микросхемами серий nRF52 и nRF51. Общая программная и аппаратная архитектура подразумевает максимально упрощенный механизм портирования всех программных библиотек и кодов приложений между различными платформами серий nRF5x.



Обновление прошивки по радиоканалу OTA DFU

nRF52810 поддерживает возможность обновления встроенного программного обеспечения по радиоканалу. Это позволяет выполнять оперативное обновление прошивки устройства (включая приложение и стек протоколов) в полевых условиях без остановки его целевого использования.



Стек протоколов Nordic SoftDevices

Стек протоколов оригинальной разработки Nordic, больше известный под именем SoftDevices, полностью обеспечивает работоспособность микросхем серии nRF52. SoftDevices представляет собой скомпилированную библиотеку, свободно распространяемую в бинарном форматеare и доступную для загрузки на интернет-сайте Nordic Semiconductor. SoftDevices использует для своего хранения отдельный сегмент памяти внутри микросхемы и взаимодействует с прошивкой приложения посредством стандартного набора API-функций, что делает процесс работы более простым и предсказуемым. Модификация SoftDevice S132 совместима с чипсетами nRF52810 и nRF52832 и позволяет функционировать Bluetooth low energy во всех 4 ролях (Central/Peripheral/Broadcaster/Observer).  SoftDevice  S132 поддерживает до 20 одновременных подключений с использованием разных ролей и всевозможны дополнительных настроек для оптимизации пропускной способности и экономии электроэнергии.

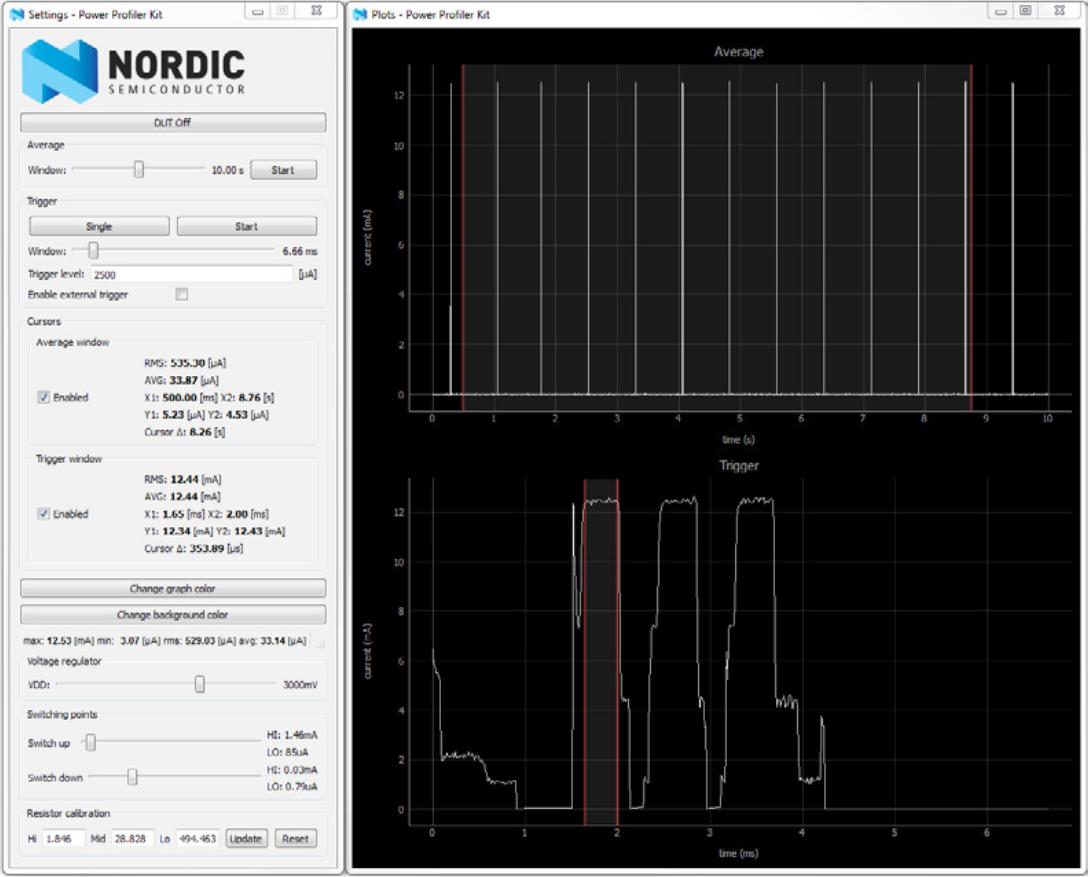

Программное приложение Power Profiler Kit для ПК

Power Profiler Kit - доступное и простое в освоении программное приложение для точных и адекватных замеров параметров радиоканала с целью оптимизации энергопотребления и использования пропускной способности. Приложение может использоваться совместно с отладочным набором nRF52-DK, подключенным напрямую к ПК, в удобной графической форме отображает на экране компьютера множество ключевых параметров и позволяет производить их детальный анализ.


Версии SoftDevice, совместимые с nRF52810

S132 - мультиролевой стек протоколов Bluetooth 5, 20 одновременных беспроводных соединений.


Характеристики

  • Приемопередатчик 2.4 ГГц
  • Чувствительность:
    • Bluetooth Low Energy: -96 дБм
  • Поддерживаемые скорости передачи данных:
    • 2 Мбит/с, 1 Мбит/с Bluetooth low energy
  • Регулировка мощности от -20 до +4 дБм с шагом 4 дБм
  • Встроенный согласующий трансформатор balun (single-ended)
  • Токопотребление при питании 3В:
    • 4.6 мA – TX при выходной мощности 0 дБм
    • 4.6 мA -  пиковые ток в режиме RX
  • Регистр RSSI (разрешение 1 дБм)
  • Встроенный процессор ARM® Cortex®-M4 32-bit, 64 МГц
  • Производительность 144 очков в тесте EEMBC CoreMark® запущенной из встроенной ПЗУ flash
  • Энергопотребление 34,4 мкA/МГц в тесте, запущенном из встроенной ПЗУ flash
  • Энергопотребление  32.8 мкA/МГц запущенном из встроенной RAM
  • Data watchpoint and trace (DWT), embedded trace macrocell (ETM), instrumentation trace macrocell (ITM)
  • Отладка Serial wire debug (SWD)
  • Гибкая система управления энергопотреблением
    • Диапазон питания 1.7 В – 3.6 В
    • Полностью автоматические системы LDO и DC/DC
    • Быстрый wake-up с использованием встроенного осциллятора 64 МГц
    • Потребление 0.3 мкA при 3 В в режиме System OFF без удержания RAM
    • Потребление 0.5 мкA при 3 В в режиме System OFF при полном удержании RAM
    • Потребление  1.4 мкA при 3 В в режиме System ON при полном удержании RAM, пробуждение по RTC
  • Память:
    • 192 КБ flash/24 кБ RAM
  • Готовность к использованию совместно с Nordic SoftDevice
  • Поддержка параллельной мультипротокольной работы
  • АЦП 12 бит, 200 килоотсчетов в секунду, 8 программно настраиваемых каналов
  • 64-уровневый компаратор
  • Датчик температуры
  • 32 вывода I/O общего назначения
  • 4-канальный контроллер ШИМ с поддержкой EasyDMA
  • Цифровой интерфейс микроконтроллера PDM
  • 3 x 32-разрядных таймера с поддержкой режима счетчика
  • SPI master/slave с поддержкой EasyDMA
  • I2C, совместимый с 2-проводным master/slave
  • UART (CTS/RTS) с поддержкой EasyDMA
  • Programmable peripheral interconnect (PPI)
  • Квадратурный декодер QDEC
  • Аппаратная поддержка AES с EasyDMA
  • 2 счетчика реального времени (RTC)
  • Работа в режиме Single crystal
  • Варианты корпуса:
    • QFN48: 6 × 6 мм
    • QFN32: 5 × 5 мм

Области применения

  • Компьютерная периферия и устройства ввода / вывода
    • Компьютерные мышки
    • Клавиатуры
    • Мобильные пользовательские устройства HID
  • Системы дистанционного управлени
  • Сетевые процессоры
    • Портативные
    • Гарнитуры виртуальной реальности
  • Медицина и здоровье
  • Системы управления освещением
    • Промышленные
    • Коммерческие
    • Пользовательские
  • Приложения Beacon
  • Устройства связи в многочиповом исполнении

Разновидности микросхемы

Обозначение Описание
NRF52810-QFAA 192 КБ Flash, 24 KБ RAM, QFN 48-pin 6.0×6.0 mm
NRF52810-QCAA 192 КБ Flash, 24 KБ RAM, QFN 32-pin 5.0×5.0 mm
Дополнительные компоненты для nRF52810
Обозначение Описание
UXC-S3225-16M-NRF Кварцевый резонатор 16 МГц SMD 3.2 x 2.5 мм
UXC-S3215-32K-NRF Кварцевый резонатор 32.768 кГц SMD 3.2 x 1.5 мм
MLZ1608M100WT000 Индуктивность 10 мкГн типоразмера 0603 производства TDK, одобренная Nordic Semiconductor
Johanson S402TS Набор ВЧ-конденсаторов Johason 0402 для прототипирования
Johanson L402W Набор ВЧ-индуктивностей Johason 0402 для прототипирования
Cirocomm DCAK0012 Керамическая чип-антенна 2.4 ГГц размером 3х1.6 мм
Cirocomm PCAK0000-14 Керамическая чип-антенна 2.4 ГГц размером 5х2 мм

Другие варианты антенн 2.4 ГГц в нашем каталоге



Техническая документация и ресурсы

nRF52810 Product specification
Getting started and development flow examples
nRF5 Software Development Kit (SDK) user manual
SoftDevices user manuals
Reference designs
Application Notes
White papers
