Решения WaveCombo

Решения WaveCombo

Чипсеты и модули

WaveCombo - чипсет WCMBA1 предлагает уникальную на данный момент комбинацию стандартов беспроводной связи 802.11p, 802.11abgn, Bluetooth 4.0 dual mode и 802.15.4, позволяющих значительно сократить время вывода на рынок систем автомобильной связи. Чиспет содержит встроенное процессорное ядро с богатым набором периферии, что позволяет значительно разгрузить центральный процессор приложения. Redpine так же предлагает модуль WCMBA1-NBZ-D0P, построенный на основе чипсета WCMBA1. Модуль включает MAC-уровень, физический уровень, приемо-передатчик 2.4/5 ГГц и усилитель мощности. Модуль может быть использован как в режиме 802.11p, так и в режимах 802.11n/Bluetooth/802.15.4 с возможностью программного переключения между режимами с помощью внешнего хост-контроллера. Модуль имеет компактный форм-фактор (20 x 23.9 мм), подходящий для приложений с ограниченными габаритами. Модуль и чипсет могут быть с одинаковой эффективностью использованы, как в составе системы дорожной инфраструктуры Road Side Unit (RSU), так и в составе автомобильного бортового устройства On Board Unit (OBU).


Некоторые характерные возможности модуля:

  • Поддержка режима работы 802.11p или 802.11abgn/Bluetooth/802.15.4
  • Интерфейсы SDIO и USB для подключения хост-контроллера
  • Возможность подключения двух антенн с пространственным разнесением
  • Время переключения < 1мс между каналами Control Channels (CCH) и Service Channels (SCH)
  • Возможность использования, как в составе RSU, так и в составе OBU
  • Выходная мощность +23 дБм (+/-1 дБм) при модуляции 64 QAM, Class C Mask

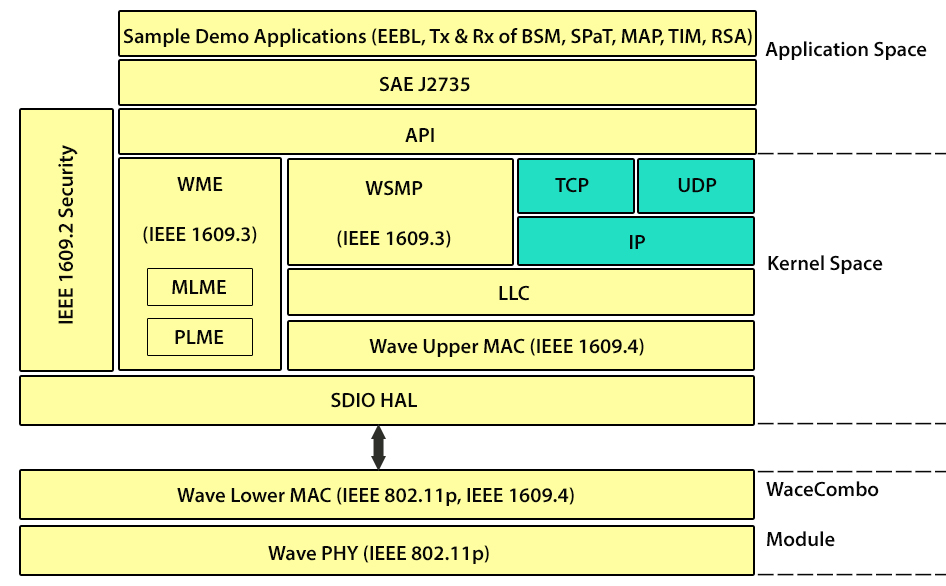

Стек протоколов IEEE 1609

Redpine предоставляет полноценный стек IEEE 1609.x для работы с модулями и чипсетами WaveCombo. Стек предоставляется в бинарном формате и требует функций API для взаимодействия с приложением разработчика. Функции API входят в состав SDK, вместе со стеком протоколов IEEE 1609.x. Исходные коды стека могут быть предоставлены по отдельному лицензионному соглашению с Redpine.


Некоторые характерные возможности стека протоколов:

  • Стандарты связи IEEE 1609.2 2013/ IEEE 1609.2 2016, IEEE 1609.3 2010/IEEE 1609.3 2014 и IEEE 1609.4 2010/IEEE 1609.4 2014.
  • Сообщения SAE J2735: BSM, TIM, Map, SPaT, RSA (другие сообщения будут поддерживаться в будущих реализациях)
  • Примеры приложений для всех поддерживаемых SAE J2735 - сообщений
  • Полностью готовые к использованию примеры приложений Emergency Electronic Brake Light (EEBL) и Road Side Alert (RSA)
  • Поставляется в виде образа для Linux, требует наличия функций API для взаимодействия с приложением.


Пакет программного обеспечения WaveCombo Software Development Kit (SDK)

Пакет WaveCombo Software Development Kit (SDK) позволяет пользователю (разработчику) развивать собственные приложения, как для специализированных (DSRC), так и для не специализированных (non-DSRC) задач передачи данных с помощью стандартов связи 802.11p, 802.11abgn, Bluetooth Classic, Bluetooth Low Energy и 802.15.4/ZigBee.
Пакет SDK содержит весь набор программных и аппаратных средств, необходимых для самостоятельной независимой разработки. Набор включает процессор Freescale i.MX6, модуль беспроводной связи WaveCombo, приемник спутниковой навигации GPS, двухдиапазонную антенну с поддержкой DSRC, адаптеры питания, встроенное программное обеспечение (в бинарном формате), программную систему управления и конфигурирования WaveCombo, а так же все необходимые драйверы устройств.

Исходные коды для всего программного обеспечения предоставляются по отдельному лицензионному соглашению. Два вида аппартных настроек предоставляются в составе набора SDK для возможности полноценного тестирования и развития системы по принципу end to end.


Набор SDK может быть использован для следующих видов деятельности:

  • Оптимизация производительности радиоканала
  • Исполнение предустановленных приложений (таких как Emergency Electronic Brake Lights и Road Side Alert), как в полевых, так и в лабораторных условиях
  • Развития DSRC и non-DSRC приложений на основе 802.11p. 802.11n, Bluetooth, 802.15.4/ZigBee
  • Тестирование приложений по принципу end-to-end (каждая отладочная плата может быть настроена, как OBU или RSU)


Некоторые характерные возможности SDK:

  • Поставляется в комплекте со всем необходимым аппаратным обеспечением, программным обеспечением и готовыми программными примерами для развития DSRC и non-DSRC приложений
  • Поддержка Ethernet with PoE, USB 20 OTH, USB 2.0 Host, HDMI, Serial Console, CAN, Digital I/Os, BroadR Reach automotive Ethernet *
  • Поддержка GNSS (GPS, GLONASS, QZSS) с меткой синхронизации точного времени PPS; точность <1 м
  • Поддержка Bluetooth с возможностью подключения к Смартфону и автомобильной бортовой шине данных CAN
  • Координация каналов Control (CCH) и Service (SCH); время переключения между каналами <1 мс; время работы на каждом канале 50 мс
  • Поддержка стеков IEEE 1609 и ETSI ITS-G5*
  • Поддержка Linux (Automotive grade Linux, Android и QNX планируются в будущем)
  • Поддержка сообщений SAE J2735: BSM, TIM, Map, SPaT, RSA
  • Поставляется совместно со следующими готовыми примерами приложений:
    • Прием и передача поддерживаемых сообщений SAE J2735
    • Emergency Electronic Brake Light (EEBL) с использованием сообщений Bluetooth (данные + аудио)
    • Road Side Alert (RSA) с использованием сообщений Bluetooth (данные + аудио)


Состав SDK

  • Две отладочные платы, которые могут быть настроены, как OBU, либо как RSU
  • Антенны и адаптера питания
  • Инструменты разработки Linux based (с интегрированными драйверами и программными стеками)
  • Библиотеки
    • IEEE 1609 API
    • Wi-Fi API
    • Bluetooth API
    • 802.15.4/ZigBee API
    • FlexCAN/J1939 API
    • SAE J2735 ASN
  • Примеры приложений
  • Руководство пользователя SDK
  • Руководство по быстрому запуску SDK
