ZED-F9P

ZED-F9P

Мультидиапазонный GNSS модуль сантиметровой точности определения местоположения

  ZED-F9P: 17.0 х 22.0 х 2.4 мм

Ключевые особенности

  • Одновременный прием сигналов основных GNSS систем: GPS, ГЛОНАСС, Galileo, Beidou.
  • Мультидиапазонная технология RTK (работа по принципу «станция дифференциальных поправок – подвижный объект»).
  • Высокая скорость обновления для динамичных приложений.
  • Сантиметровая точность в небольшом и энергоэффективном модуле.
  • Вывод "сырых" навигационных данных (RAW DATA)
  • Сертифицированное производство в соответствии с ISO/TS 16949


Краткое описание



Модули спутниковой навигации ZED-F9P основанны на платформе u-blox F9, обеспечивая крупносерийные приложения высокоточной мультидиапазонной навигацией.

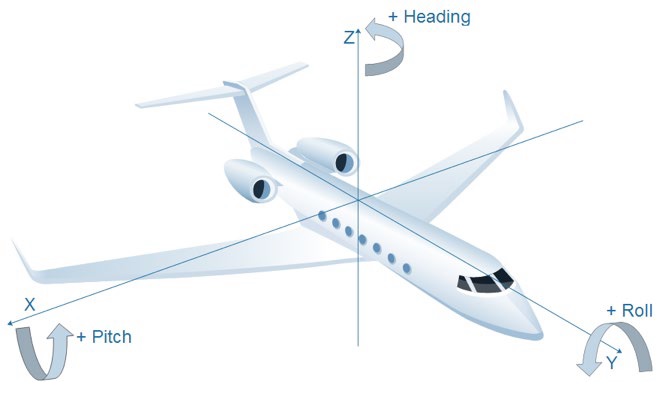

Модули ZED-F9P могут выступать как в роли Базы, генерируя RTK поправки, действующие в радиусе 50км, так и в роли Ровера, принимая поправки от Базы или сторонних сервисов. Также благодаря функции Moving Base пользователь может добитьсе не только точного местоположения, но и ориентации объекта в пространстве. При установке 2-х модулей вычисляется точный курс и крен, при добавлении третьего - тангаж.


Модули ZED-F9P дают пользователю доступ к многочисленным внутренним настройкам, позволяя выполнять гибкую конфигурацию под каждую конкретную разновидность конечного оборудования. Большое внимание было уделено и безопасности информации о местоположении и навигации, использую защищенные интерфейсы и продвинутые технологии определения глушения (Jamming) и факта подмены сигнала (Spoofing).


Характеристики



  • 184 параллельных канала слежения/захвата спутников
  • Работа в открытых для гражданского использования частотных диапазонах систем спутниковой навигации:
    • GPS L1C/A L2C,
    • GLONASS L1OF L2OF,
    • GALILEO E1B/C E5b,
    • BEIDOU B1I B2I,
    • QZSS L1C/A L2C
  • Частота выдачи навигационной информации:
    • В режиме RTK: до 20Гц
    • В режиме синхронизации по фазе несущей: до 25Гц.
  • Точность вычисления координат:
    • Без использования технологии RTK: ±1,5 м
    • С использованием технологии RTK: ±0,01 м
  • Чувствительность:
    • В режиме слежения:       -167дБм
    • Холодный старт:             -148дБм
    • Горячий старт:                 -157дБм
  • Cовместимость со стандартами OMA SUPL & 3GPP
  • Рабочий температурный диапазон: -40 °С … +85 °С
  • Температура хранения: -40 °С … +85 °С
  • Питание:
    • Рабочие напряжения: 2.7 … 3.6 В
    • Потребление тока: До 68 мА в режиме сопровождения при питании 3.0 В
    • Резервное питание: 1.65 … 3.6 В
  • Интерфейсы выдачи данных:
    • Последовательные порты:
      • UART – основной порт управления и выдачи данных
      • SPI – резервный порт управления и выдачи данных
      • DDC/I2C – дублирующий порт управления и выдачи данных
      • USB V2.0 12 Мбит/с
    • Цифровые порты:
      • Два порта для выдачи сигнала синхронизации точного времени PPS
      • Порт 1 EXTINT для сигнала вывода модуля из спящего режима
      • Индикатор режима RTK
      • Индикатор режима GEOFENCE
  • Поддерживаемые протоколы выдачи данных: NMEA, UBX binary, RTCM v3.3
  • Форм-фактор
    • 54 контакта типа LGA
    • Физические размеры:   17x22x2.4 мм
    • Масса: 1,85 г.
