Решения ESD-защиты компании Amazing IC для применения в автомобильных системах кругового обзора
Поставщики: Amazing Microelectronic Corp.
Группы товаров: Защитные диоды (ESD, TVS)
В последние годы в автомобилях появляется все больше и больше электронных устройств и систем, обеспечивающих безопасность водителя и пассажиров, поскольку именно безопасность является важным критерием при выборе и покупке автомобиля. Система кругового обзора AVM 360° ADAS (усовершенствованная система помощи при вождении) значительно уменьшает слепую зону водителя, помогая избежать потенциальных опасностей при вождении. Система кругового обзора использует 4 камеры для захвата изображений, картинка с которых соединяется на дисплее мультимедийной системы транспортного средства, чтобы увеличить диапазон обзора водителя, уменьшить слепую зону, а также сделать видимыми невысокие препятствия, которые не видны водителю. Камеры кругового обзора можно переключать для отображения определенной области для повышения безопасности вождения. Система с круговым обзором на 360 ° помогает водителю расширить поле зрения при движении задним ходом, движении по узким дорогам и в поворотах, что уменьшает количество дорожно-транспортных происшествий, вызванных слепой зоной.
Мультигигабитное соединение GMSL
Мультигигабитное соединение GMSL (Gigabit Multimedia Serial Links) - это высокоскоростной последовательный порт, который подходит для передачи видео, аудио и управляющих сигналов. Данный порт использует коаксиальный кабель с сопротивлением 50 Ом или провод витой пары с сопротивлением 100 Ом (STP). Длина провода может составлять до 15 метров. Выходной сигнал находится в пределах 1,7 - 3,3 В, а скорость передачи 1,5 Гбит/с. Для одновременного приема видеосигналов с 4 камер необходим десериализатор GMSL, который позволяет синхронизировать четыре камеры, чтобы они могли выполнять покадровую синхронизацию друг с другом. GMSL поддерживает протокол PoC (Power-over-Coax), с помощью которого по каналам передачи видеоданных и управляющих сигналов также передается и питание компонентов и микросхем. Из-за требований к качеству и стабильности работы системы, требования к ESD-защите в данном случае намного жестче. Компания Amazing IC предлагает своим клиентам несколько вариантов для обеспечения ESD-защиты системы кругового обзора автомобилей.
GMSL поддерживает два режима передачи данных: односторонний и двунаправленный.
В режиме односторонней передачи данных используется коаксиальный кабель: по нему передается видеосигнал и питание. Это позволяет снизить стоимость применяемых во всей системе проводов и подходит для применения в бортовых камерах.
Двунаправленный режим реализуется двумя парами дифференциальных линий и используется для передачи видео высокой четкости. Из-за требований к высокой скорости передачи данный режим в основном реализуется на центральном дисплее мультимедийной системы автомобиля - при передачи изображения на короткие расстояния.

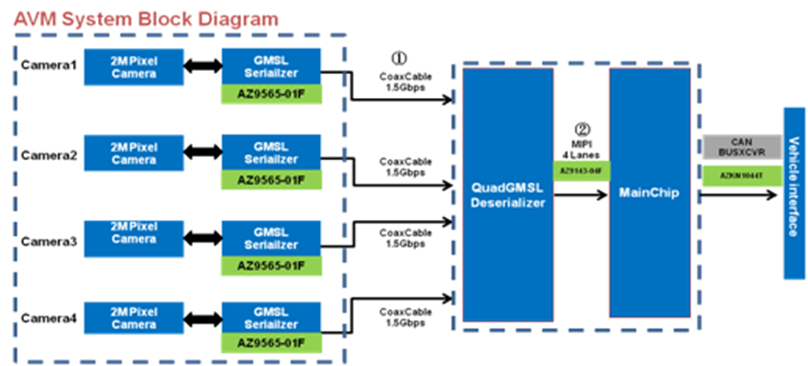

Рисунок 1 – Блок-диаграмма системы кругового обзора.
В сложной электромагнитной среде, которая образуется при совместной работе всех систем внутри транспортного средства, важно обеспечить бесперебойную передачу данных и стабильную мощность. По мере повышения стабильности бортовой электронной системы требования к ESD-защите ужесточаются. Международным стандартом защиты бортовых систем от электростатического разряда является ISO10605, который сильно отличается от стандарта IEC61000-4-2, применяемого для бытовой электроники. Основные отличия в том, что ISO10605 включает тестовые модули 150 пФ/2000 Ом, 330 пФ/330 Ом и 330 пФ/2000 Ом. ISO10605 также включает требования к испытаниям 150 пФ/330 Ом в соответствии со стандартами IEC61000-4-2 для бытовой электроники. Защитные компоненты должны быть сертифицированы по стандарту AEC-Q101, чтобы соответствовать высоким стандартам и обеспечивать необходимую надежность бортовых систем. Компания Amazing IC изучает потребности автомобильного рынка и выпускает устройства ESD-защиты специально сертифицированные AEC-Q101.
При одностороннем режиме передачи данных для защиты GMSL от электростатических разрядов Amazing IC рекомендует AZ9565-01F с емкостью 0,45 пФ, которая почти не влияет на высокоскоростную передачу сигнала. Проведенные испытания устойчивости к электростатическим разрядам показали, что AZ9565-01А поддерживает рабочее напряжение 17 В при значении тока 17 А. При этом малые размеры корпуса DFN1006 (0402) микросхемы AZ9565-01F позволяют значительно сэкономить место на плате.

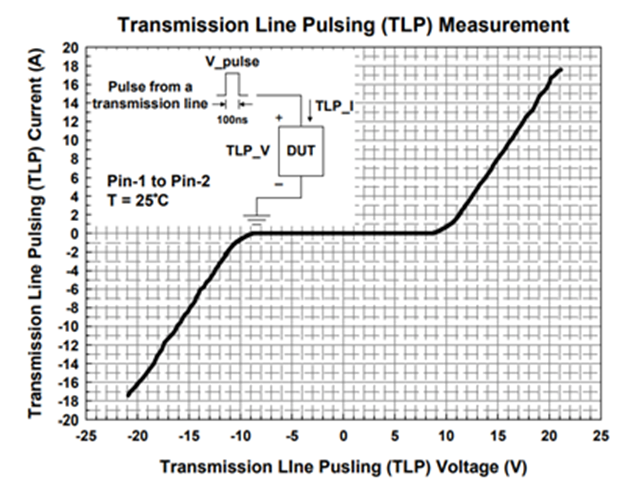

Рисунок 2 – Кривая напряжения ограничения AZ9565-01F при испытаниях на ESD.
Для применения GMSL в режиме двунаправленной передачи данных особенно важно использовать устройства ESD-защиты со сверхмалой емкостью. Amazing IC предлагает AZ9143-04F в корпусе DFN2510P10E. AZ9143-04F имеет емкость 0,45 пФ и отличные показатели напряжения ограничения (9 В при 17 А – рисунок 3). AZ9143-04F может защитить систему от сбоя и повреждений даже в случае внешнего воздействия электростатического разряда.

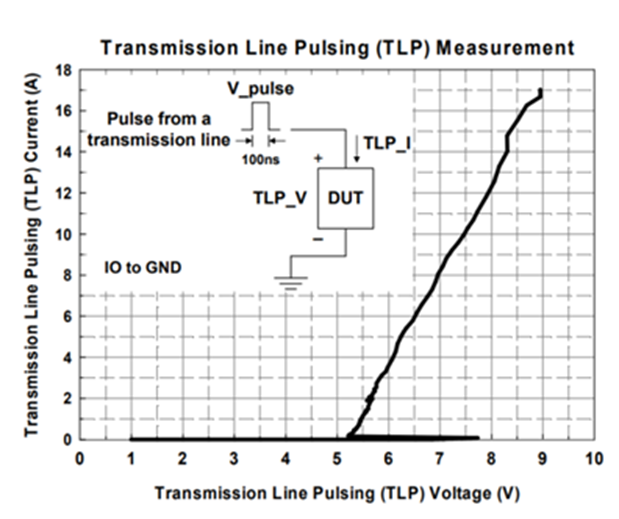

Рисунок 3 - Кривая напряжения ограничения AZ9143-04F при испытаниях на ESD.
